Скоростной поезд РобоГуру: собираем локомотив, который едет сам

Транспорт Сложность 5/5 280 деталей 1 мотор Возраст 9+ Сборка ~2 ч 102 стр. схемы

Скоростной поезд — стремительный обтекаемый локомотив из набора РобоГуру 2.0, который после сборки катится вперёд на собственном моторе. В отличие от моделей-животных, которые машут крыльями, здесь мотор превращается в тягу: вращение передаётся на колёсную пару, и состав уверенно едет по полу, набирая ход.

Это отличная модель для юного инженера, которому ближе техника, а не звери: у неё длинный вытянутый корпус в стиле современных высокоскоростных экспрессов, а внутри — понятная и честная механика привода, на которой удобно объяснять, как вообще движется транспорт.

Смотреть инструкцию онлайн Скачать PDF (102 стр.)

Нет конструктора? Выберите набор РобоГуру 2.0 в магазине. Чтобы запустить мотор, понадобится бесплатное приложение WeDo 2.0.

Инструкция по сборке онлайн

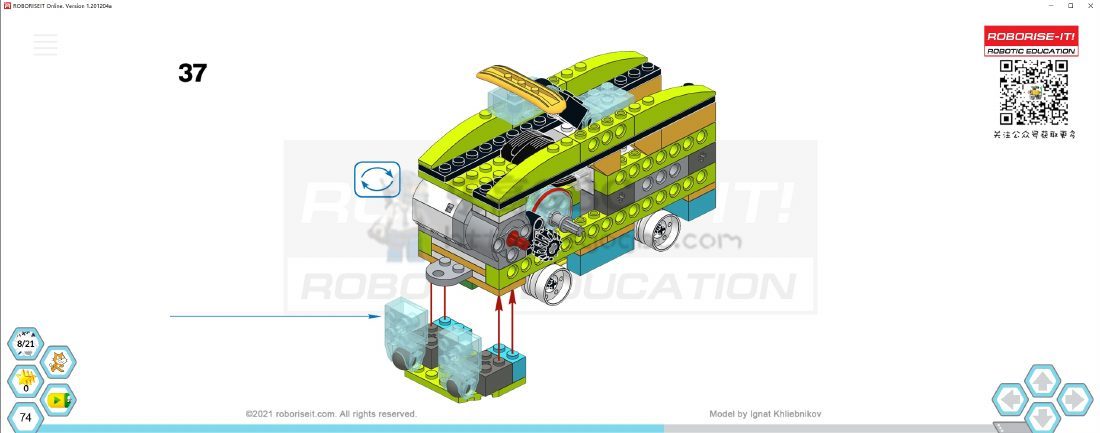

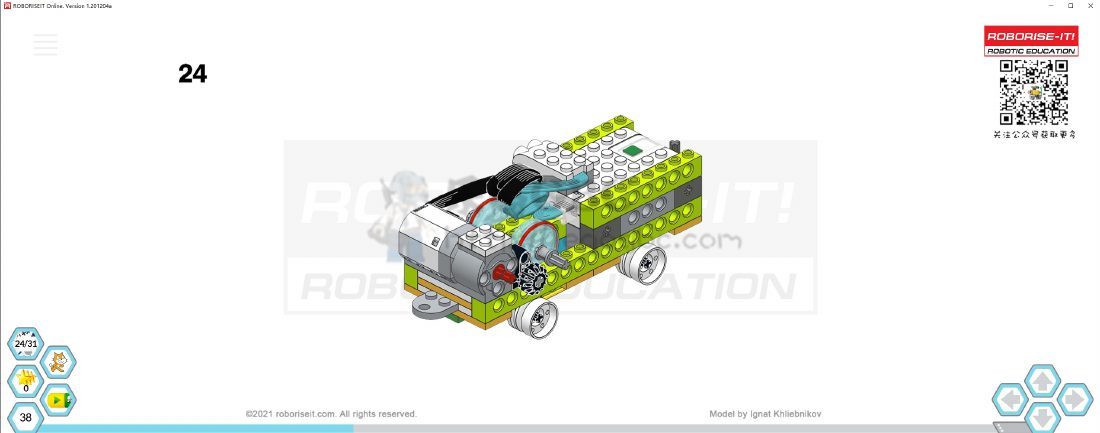

Полная схема сборки: все страницы инструкции можно пролистать прямо здесь, без скачивания PDF — всего 102 страницы.

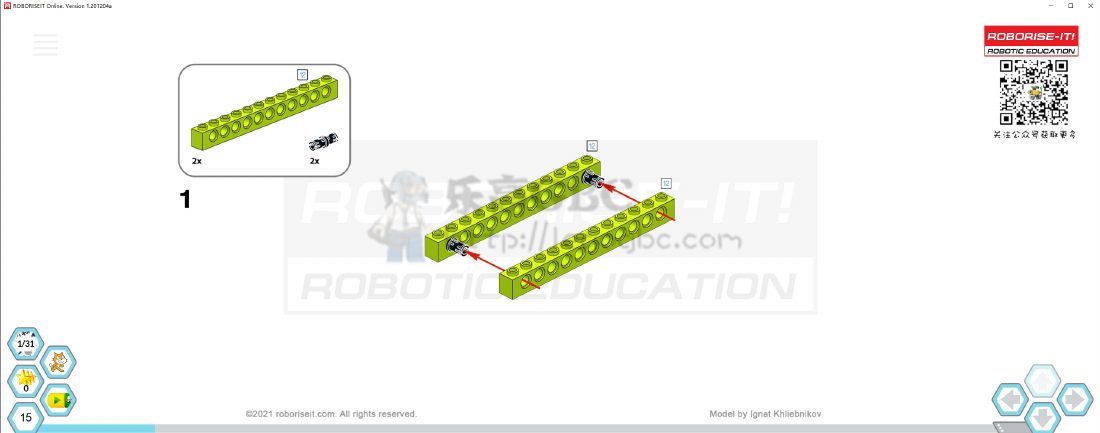

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 1 из 102 — Страница 1 из 102

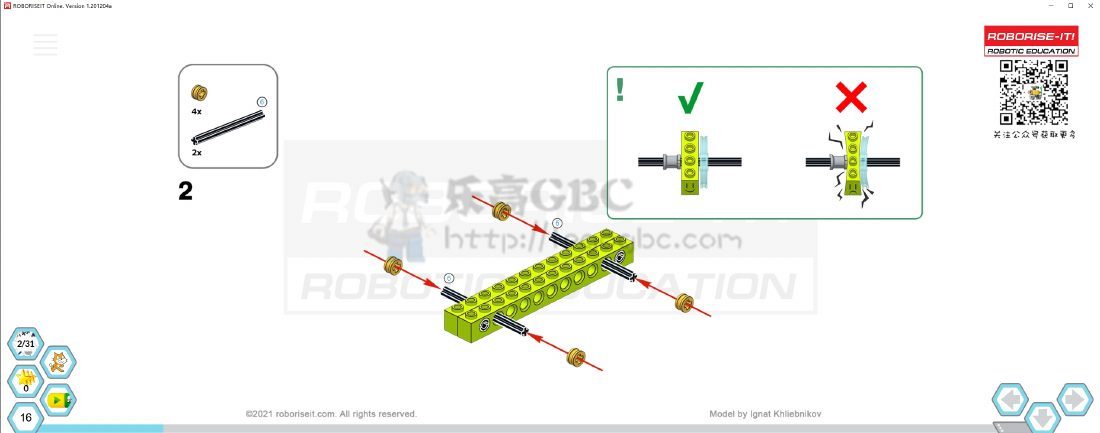

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 2 из 102 — Страница 2 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 3 из 102 — Страница 3 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 4 из 102 — Страница 4 из 102

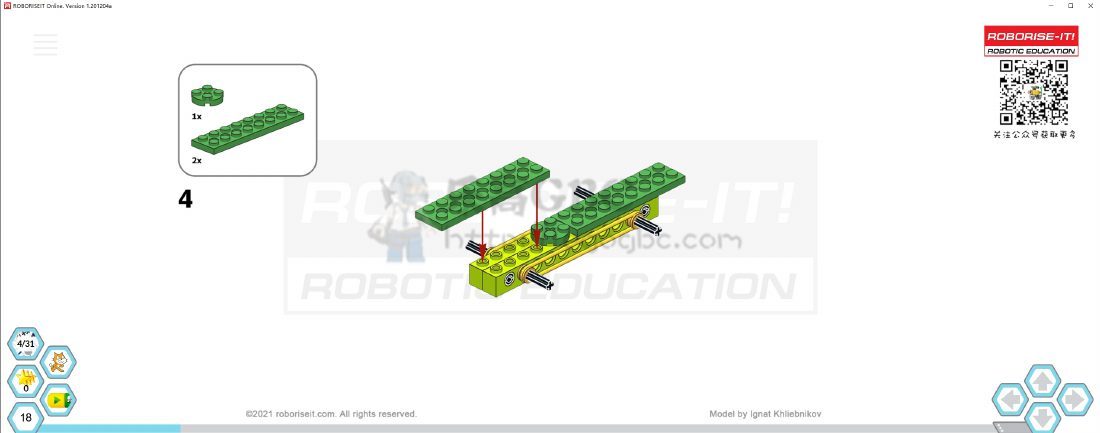

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 5 из 102 — Страница 5 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 6 из 102 — Страница 6 из 102

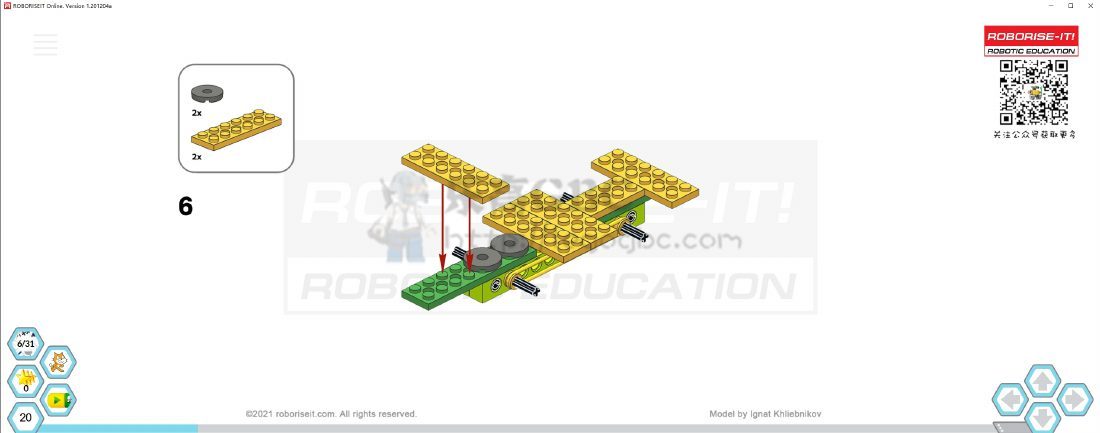

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 7 из 102 — Страница 7 из 102

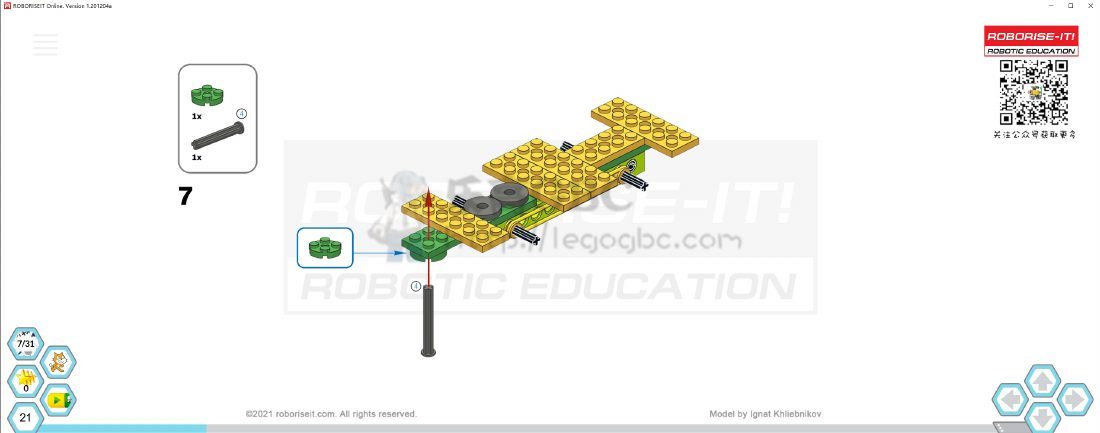

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 8 из 102 — Страница 8 из 102

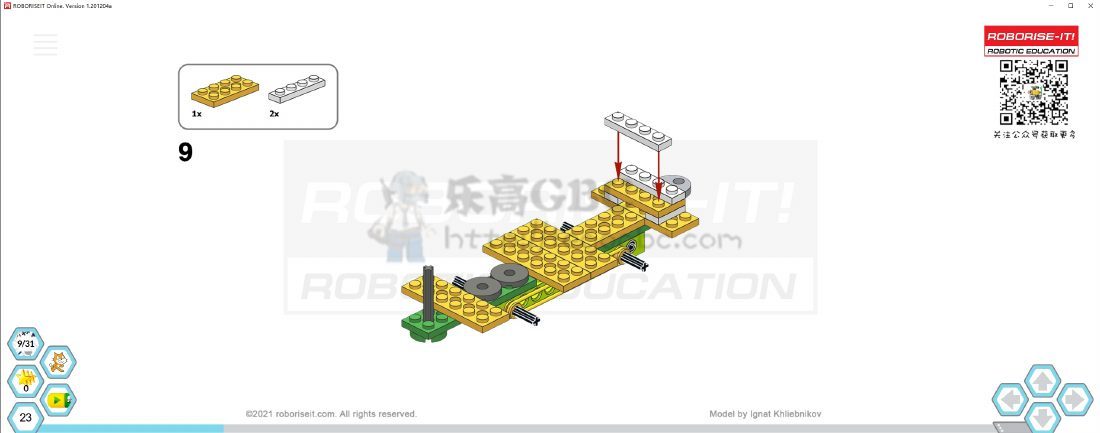

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 9 из 102 — Страница 9 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 10 из 102 — Страница 10 из 102

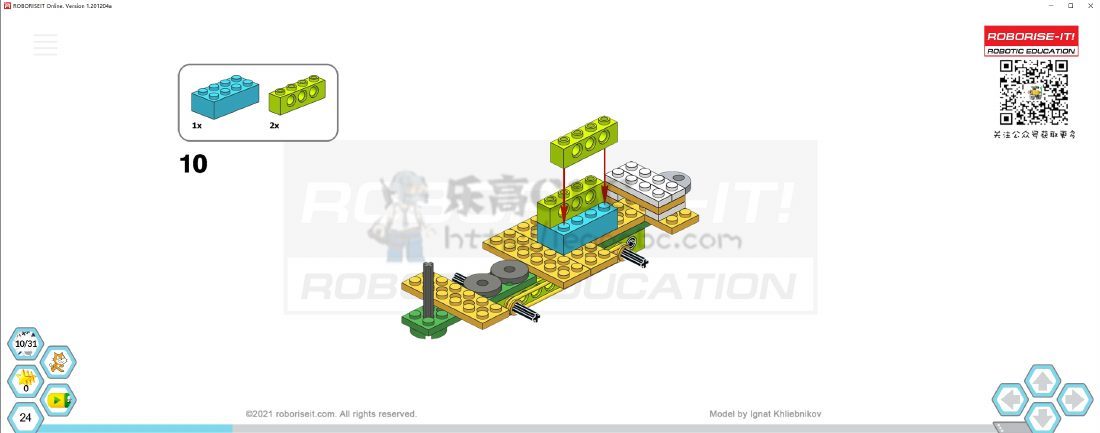

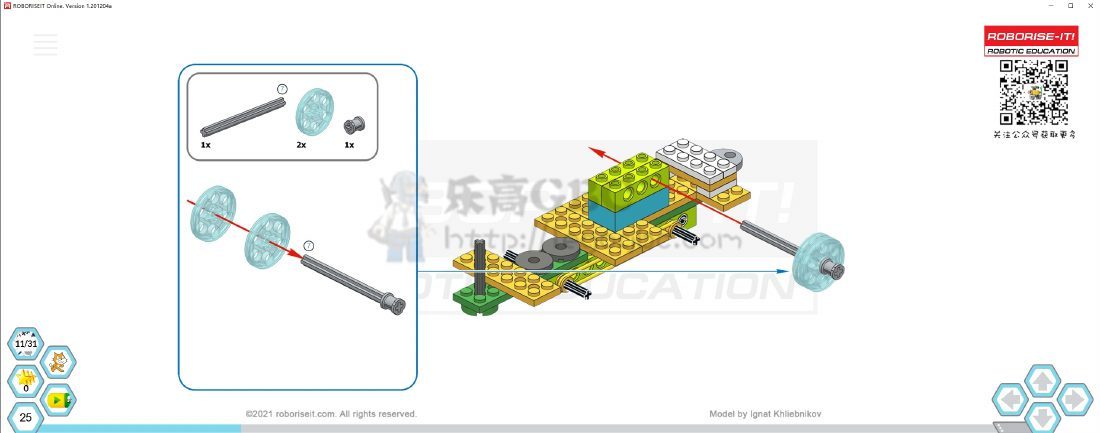

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 11 из 102 — Страница 11 из 102

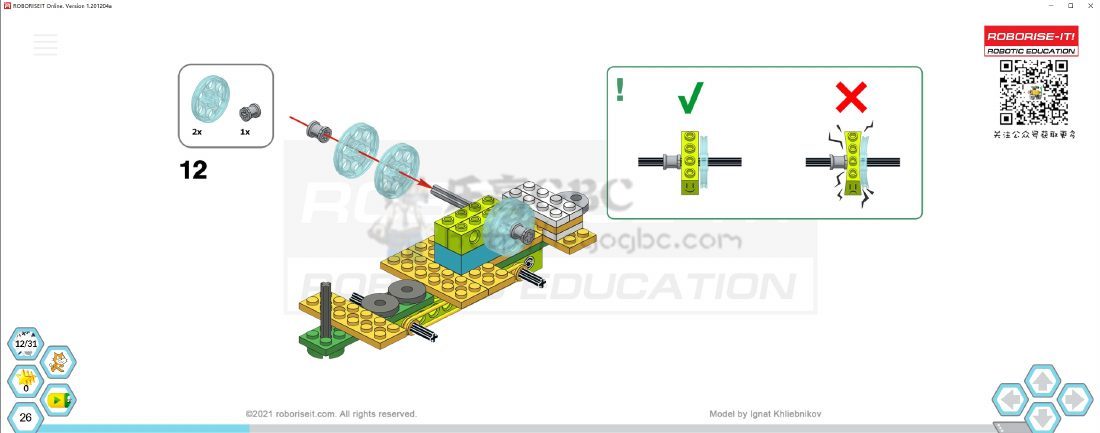

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 12 из 102 — Страница 12 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 13 из 102 — Страница 13 из 102

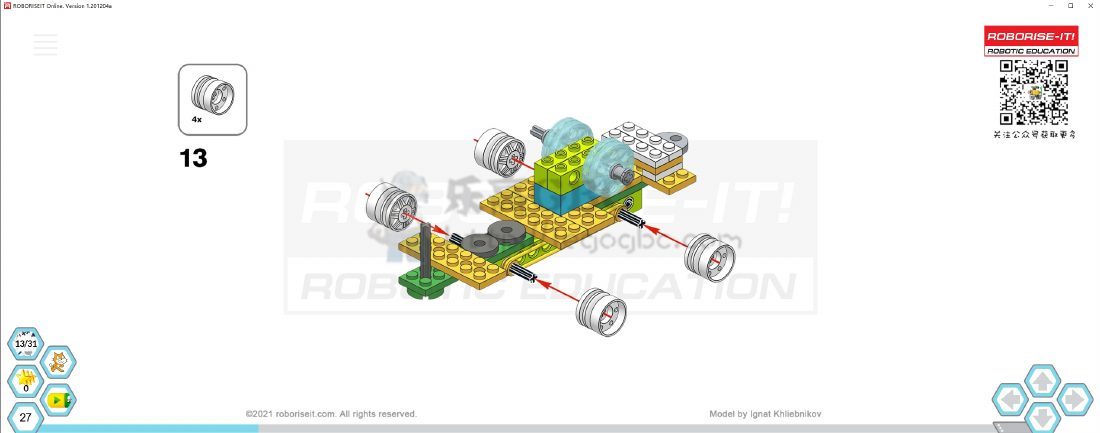

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 14 из 102 — Страница 14 из 102

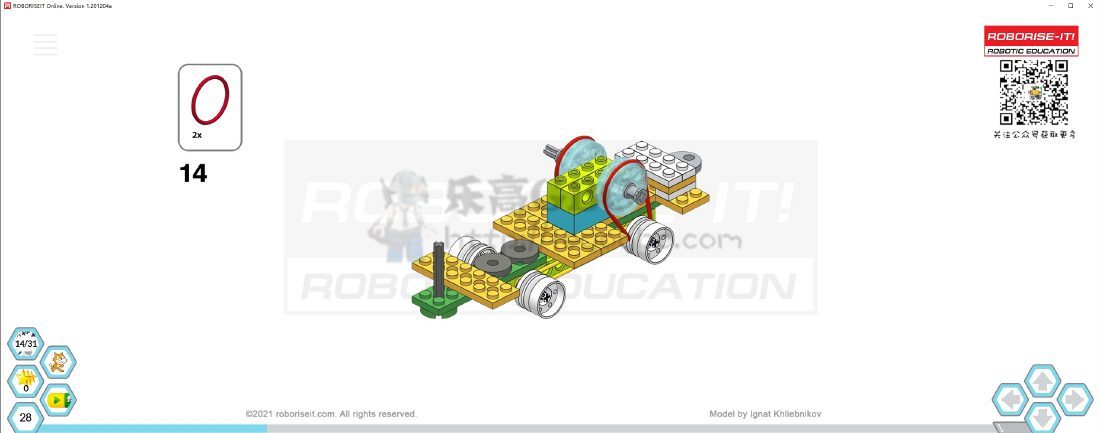

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 15 из 102 — Страница 15 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 16 из 102 — Страница 16 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 17 из 102 — Страница 17 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 18 из 102 — Страница 18 из 102

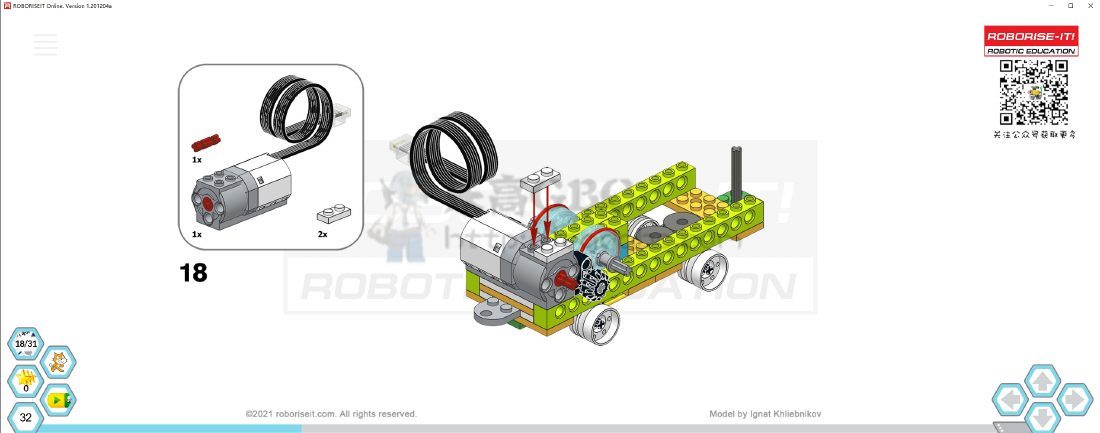

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 19 из 102 — Страница 19 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 20 из 102 — Страница 20 из 102

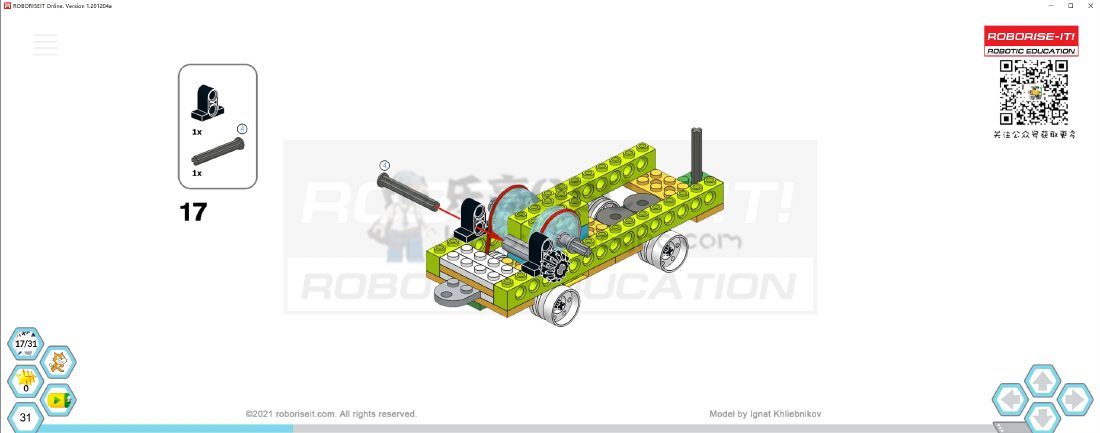

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 21 из 102 — Страница 21 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 22 из 102 — Страница 22 из 102

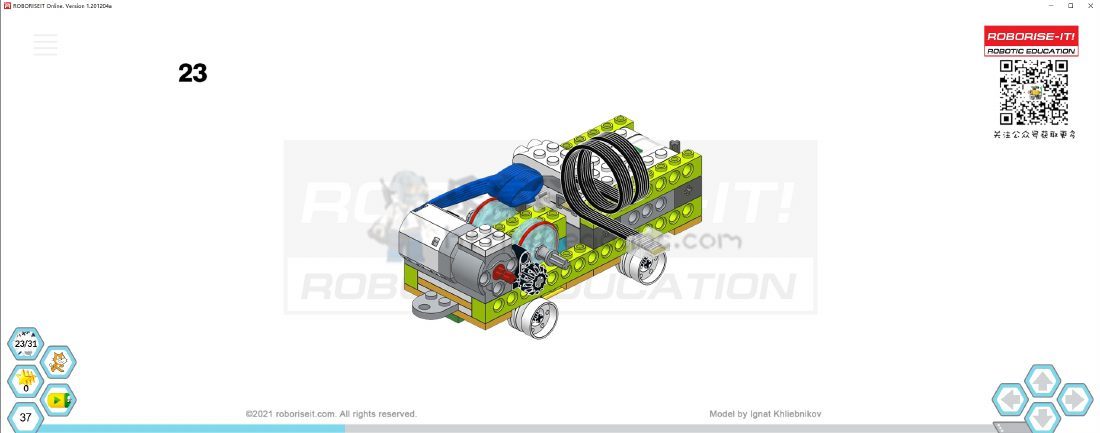

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 23 из 102 — Страница 23 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 24 из 102 — Страница 24 из 102

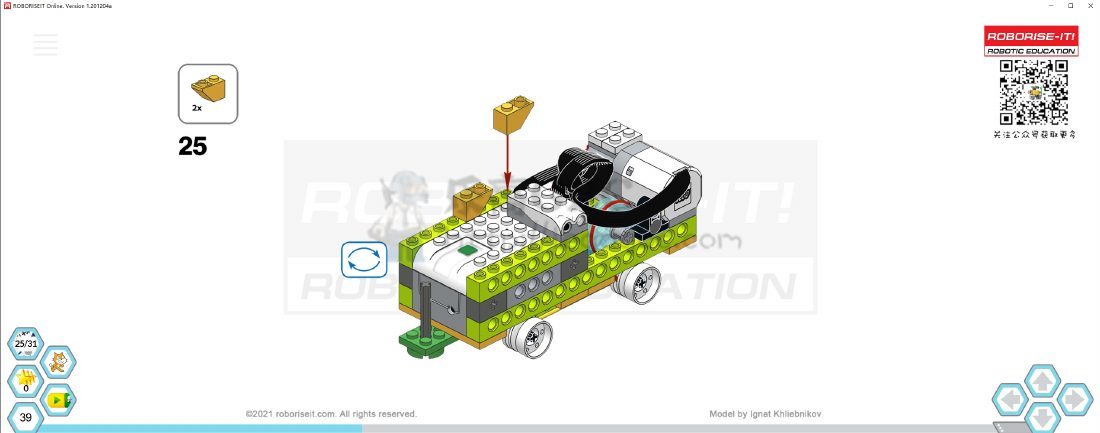

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 25 из 102 — Страница 25 из 102

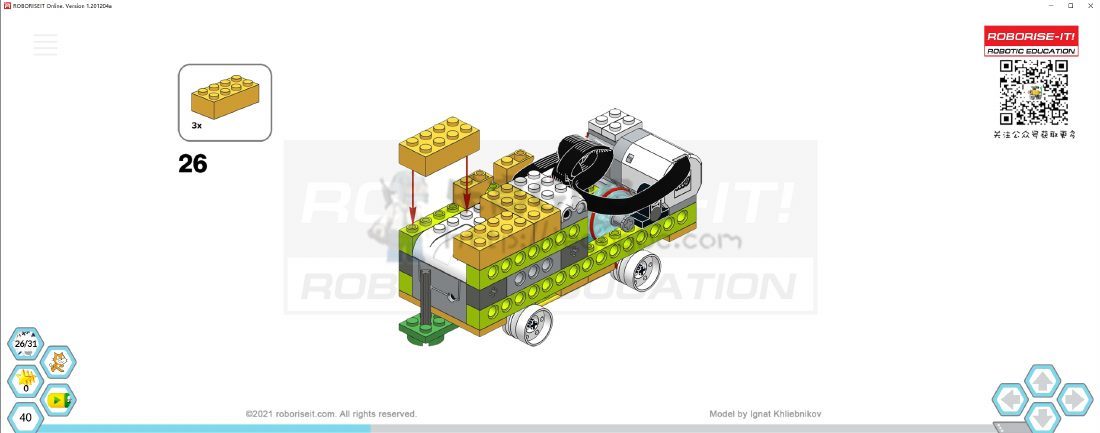

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 26 из 102 — Страница 26 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 27 из 102 — Страница 27 из 102

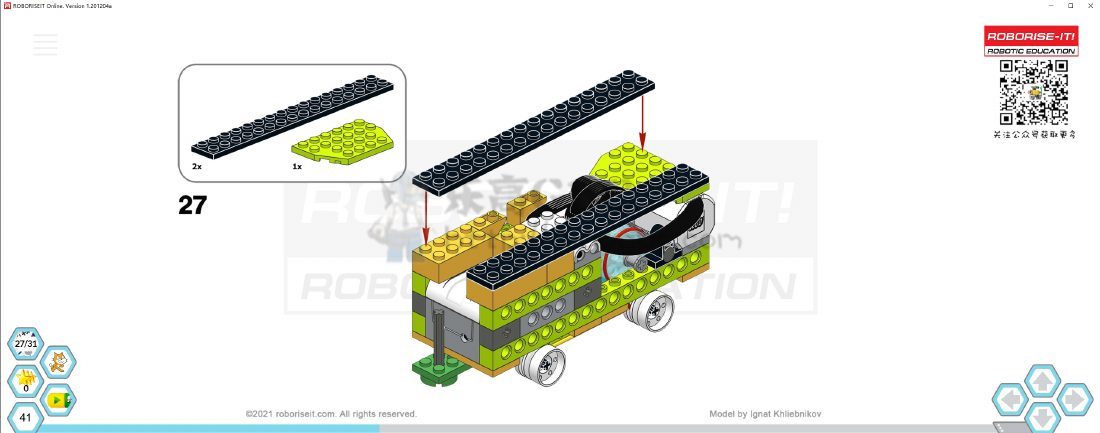

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 28 из 102 — Страница 28 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 29 из 102 — Страница 29 из 102

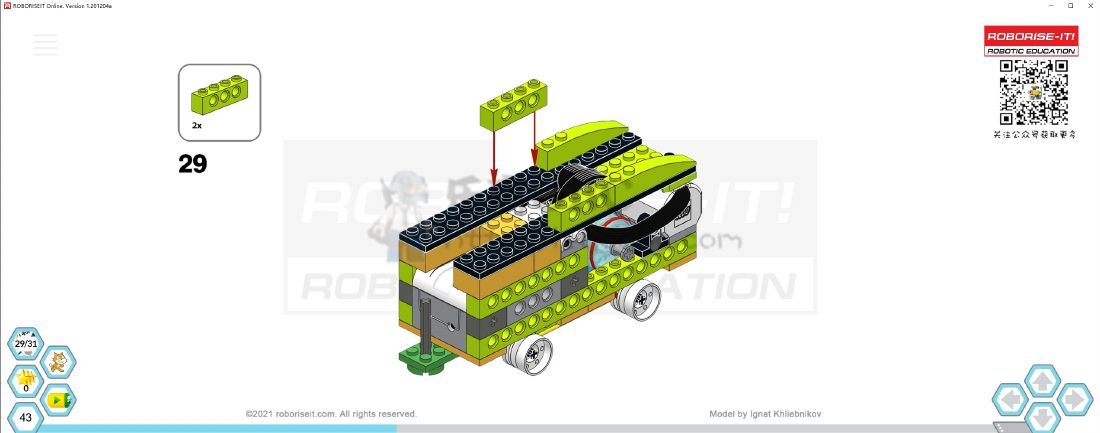

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 30 из 102 — Страница 30 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 31 из 102 — Страница 31 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 32 из 102 — Страница 32 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 33 из 102 — Страница 33 из 102

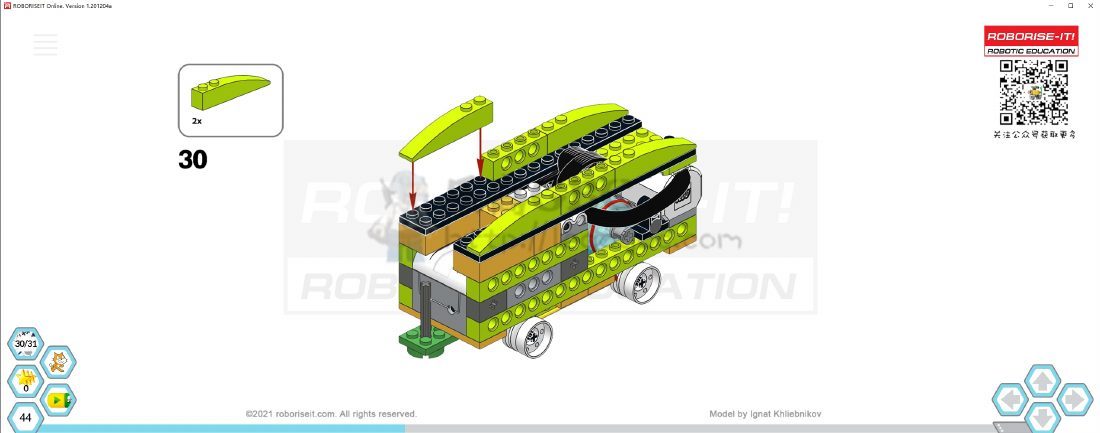

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 34 из 102 — Страница 34 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 35 из 102 — Страница 35 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 36 из 102 — Страница 36 из 102

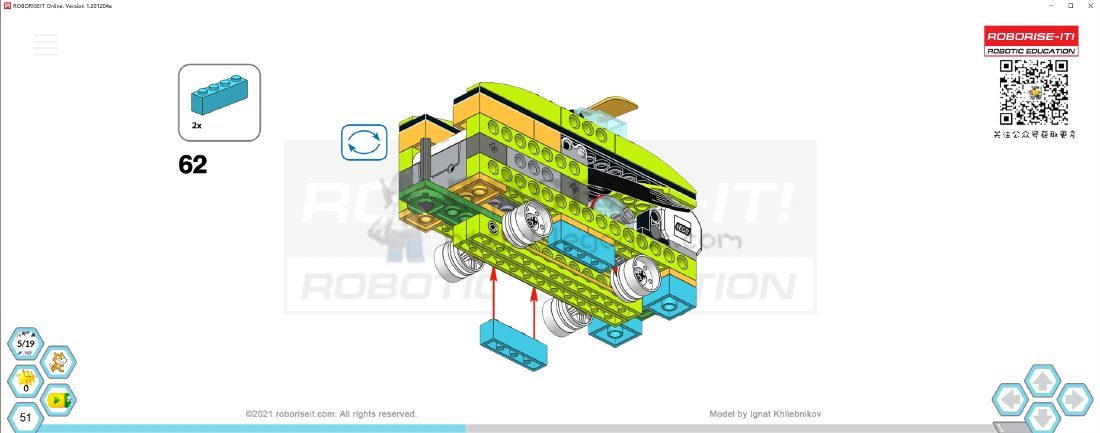

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 37 из 102 — Страница 37 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 38 из 102 — Страница 38 из 102

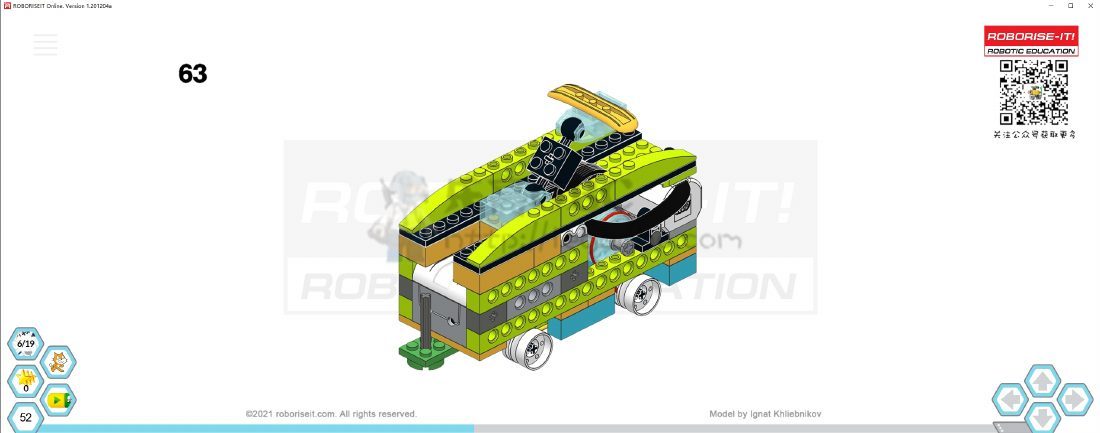

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 39 из 102 — Страница 39 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 40 из 102 — Страница 40 из 102

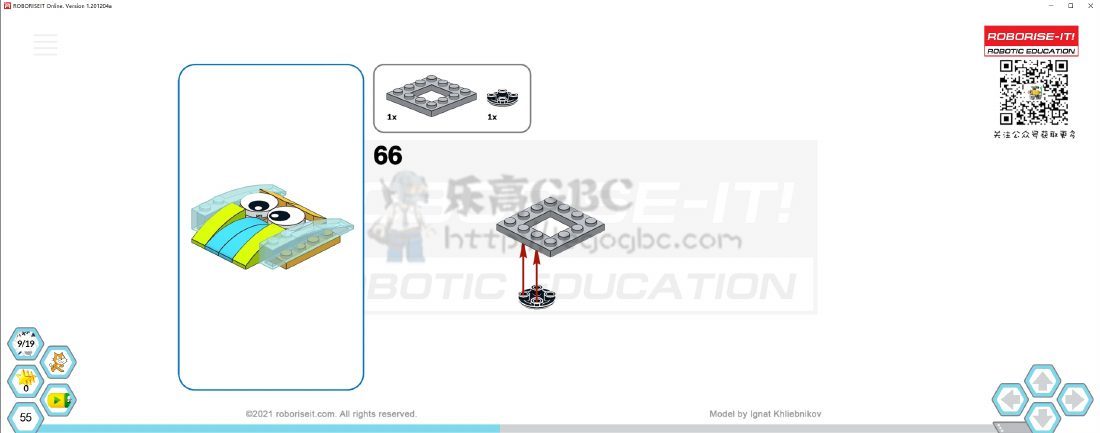

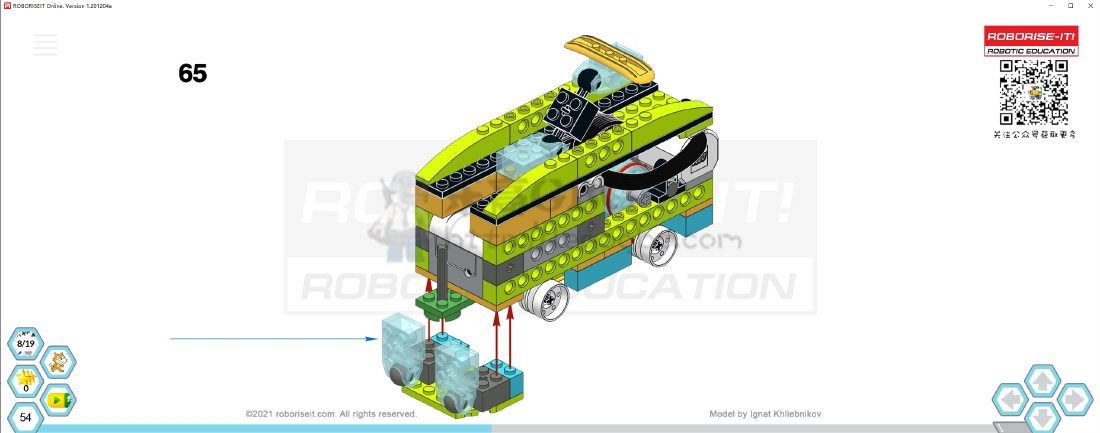

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 41 из 102 — Страница 41 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 42 из 102 — Страница 42 из 102

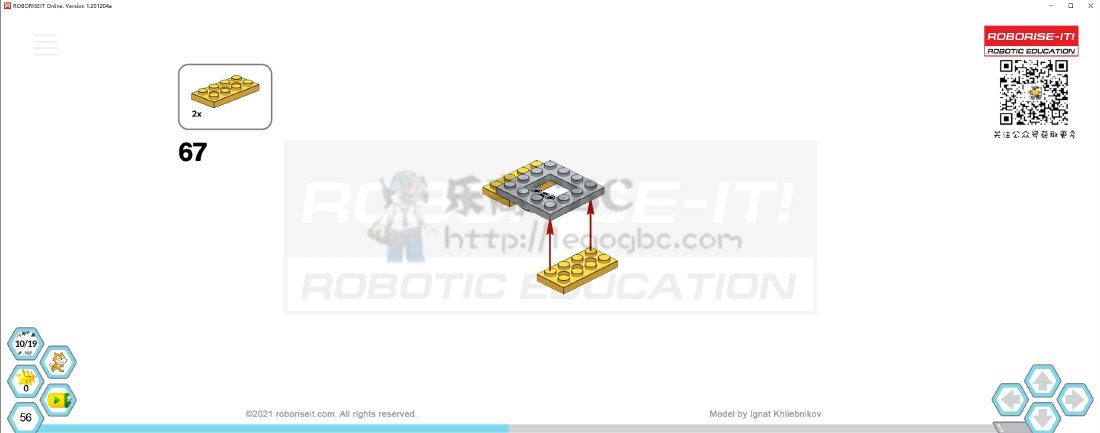

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 43 из 102 — Страница 43 из 102

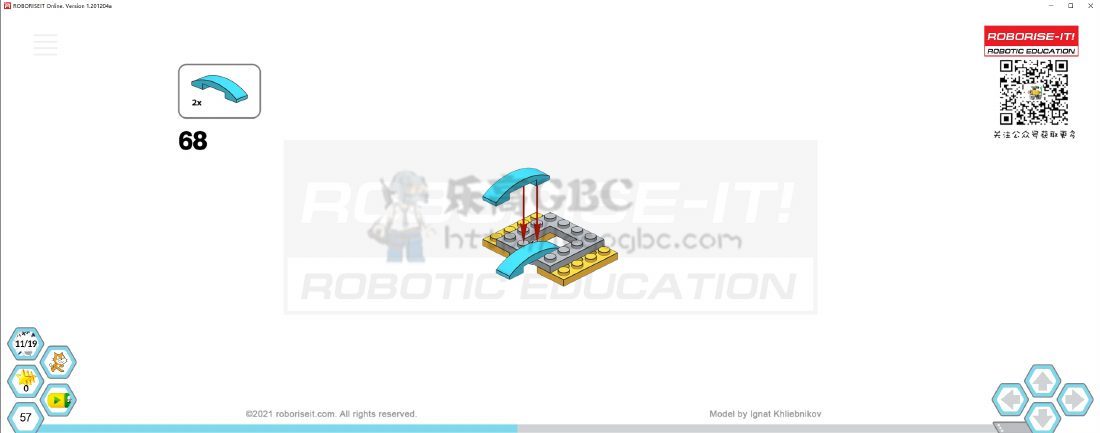

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 44 из 102 — Страница 44 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 45 из 102 — Страница 45 из 102

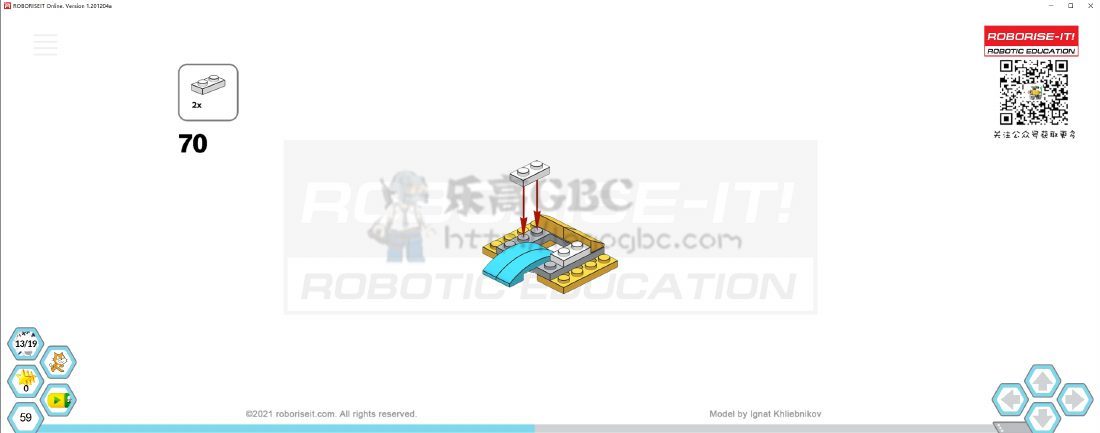

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 46 из 102 — Страница 46 из 102

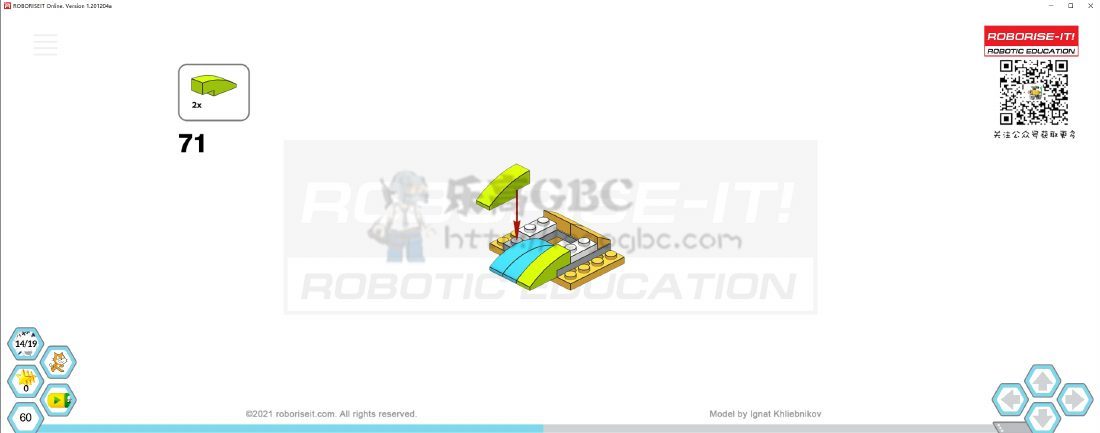

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 47 из 102 — Страница 47 из 102

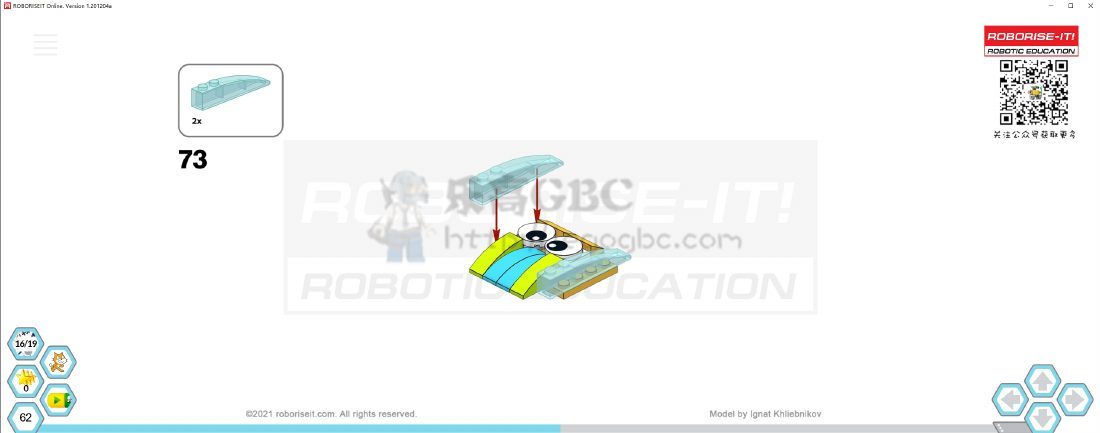

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 48 из 102 — Страница 48 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 49 из 102 — Страница 49 из 102

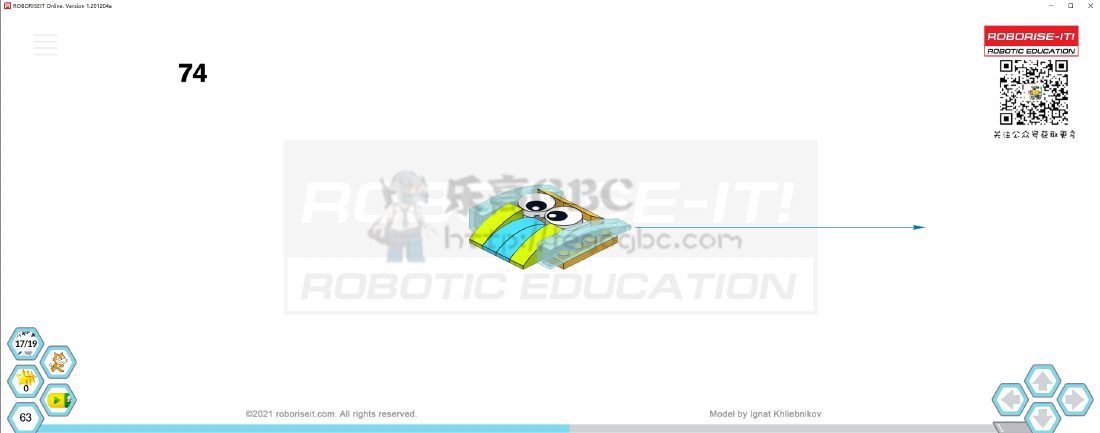

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 50 из 102 — Страница 50 из 102

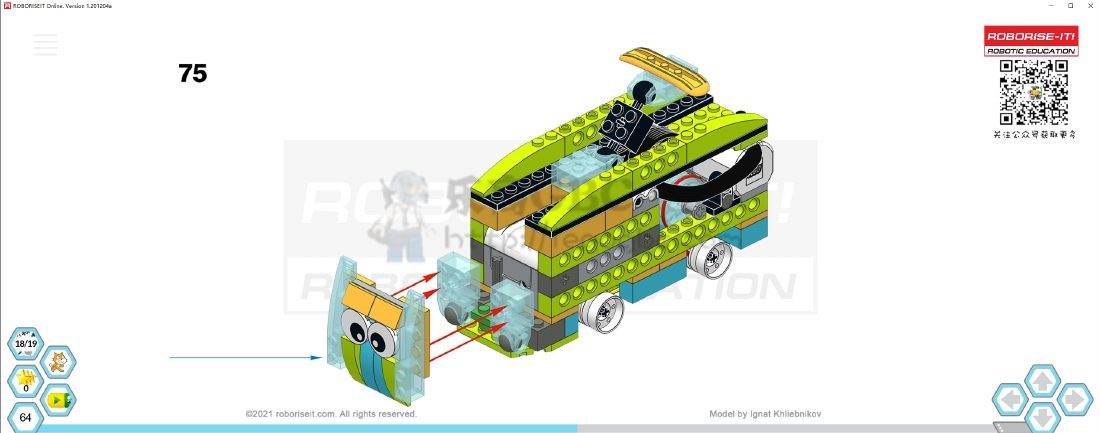

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 51 из 102 — Страница 51 из 102

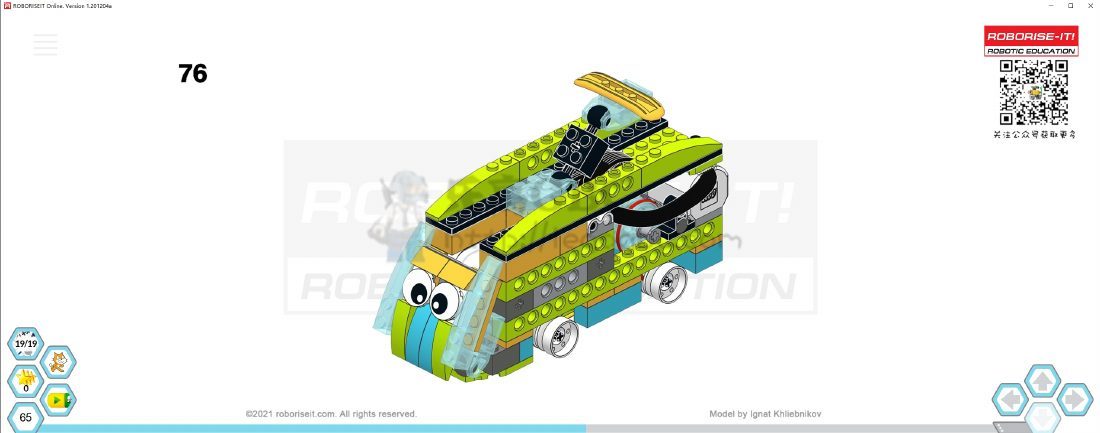

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 52 из 102 — Страница 52 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 53 из 102 — Страница 53 из 102

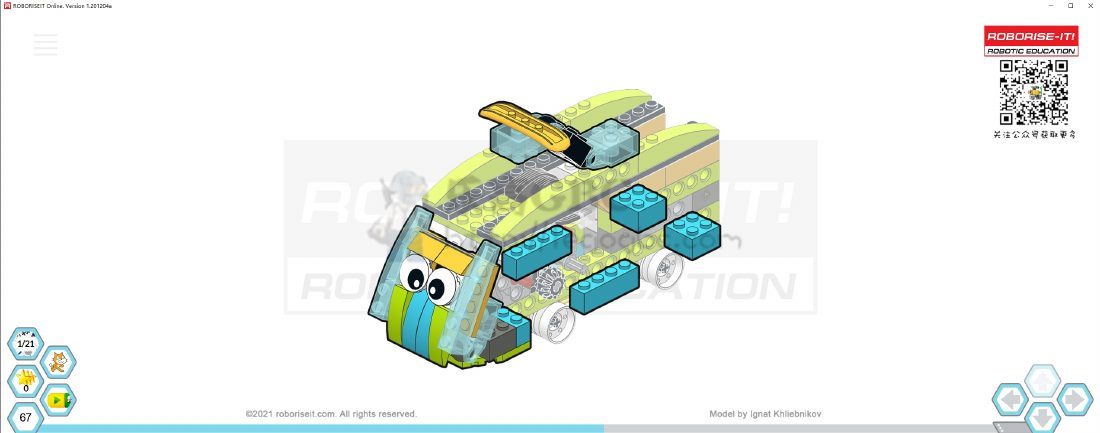

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 54 из 102 — Страница 54 из 102

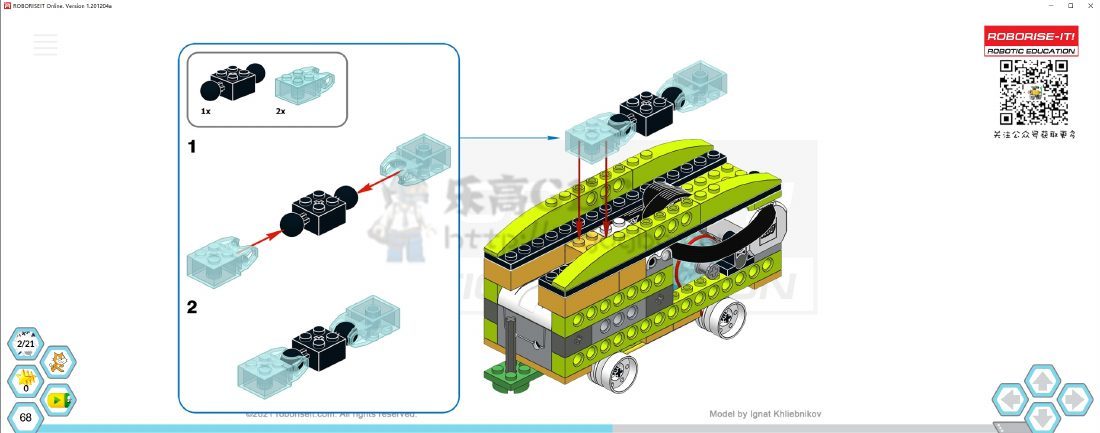

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 55 из 102 — Страница 55 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 56 из 102 — Страница 56 из 102

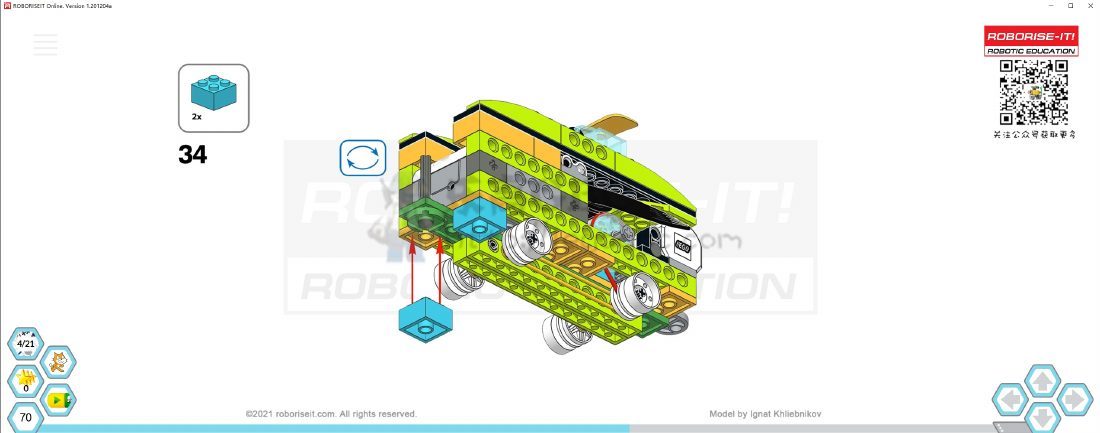

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 57 из 102 — Страница 57 из 102

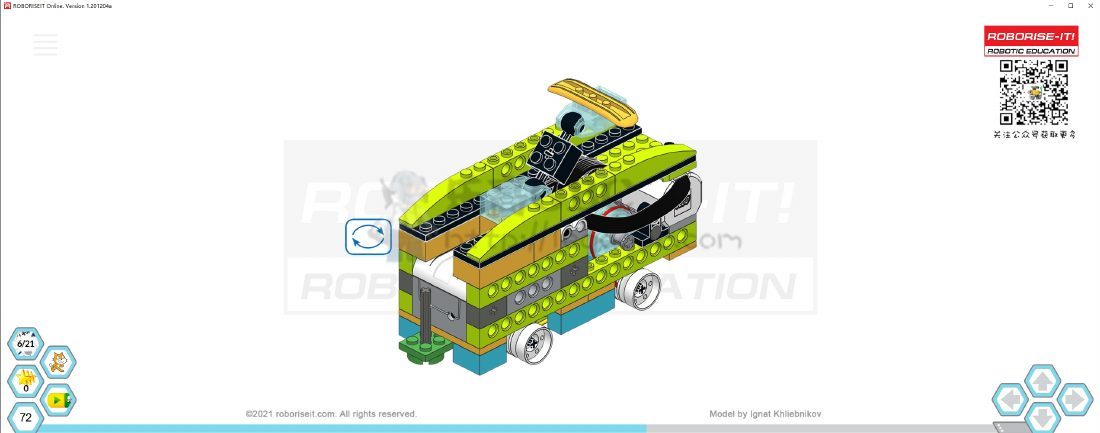

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 58 из 102 — Страница 58 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 59 из 102 — Страница 59 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 60 из 102 — Страница 60 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 61 из 102 — Страница 61 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 62 из 102 — Страница 62 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 63 из 102 — Страница 63 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 64 из 102 — Страница 64 из 102

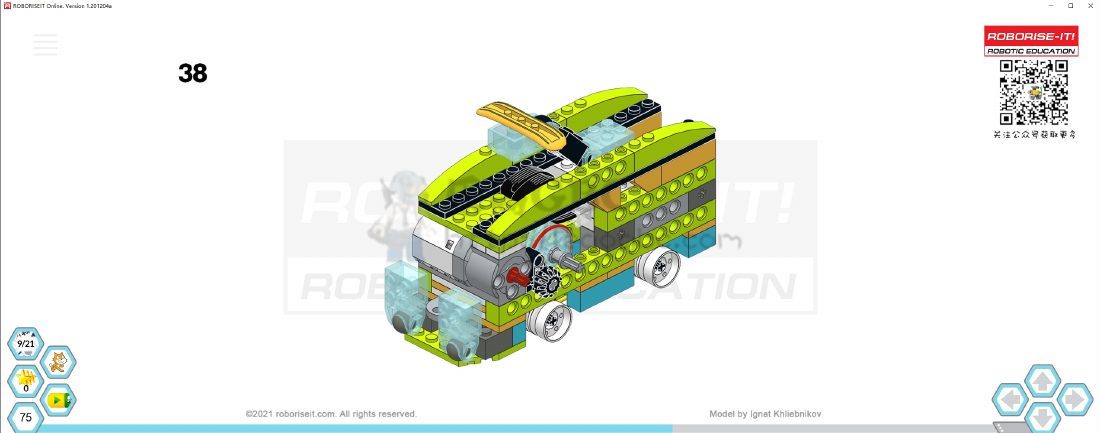

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 65 из 102 — Страница 65 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 66 из 102 — Страница 66 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 67 из 102 — Страница 67 из 102

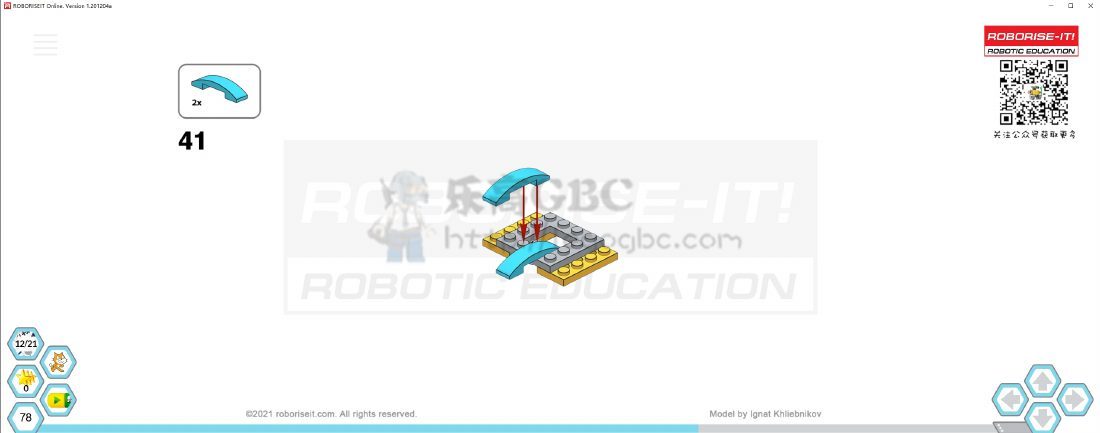

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 68 из 102 — Страница 68 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 69 из 102 — Страница 69 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 70 из 102 — Страница 70 из 102

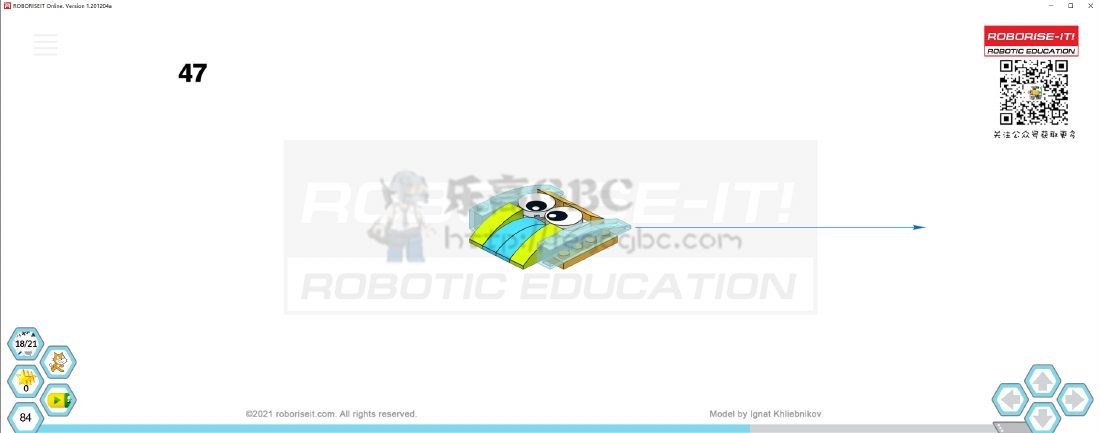

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 71 из 102 — Страница 71 из 102

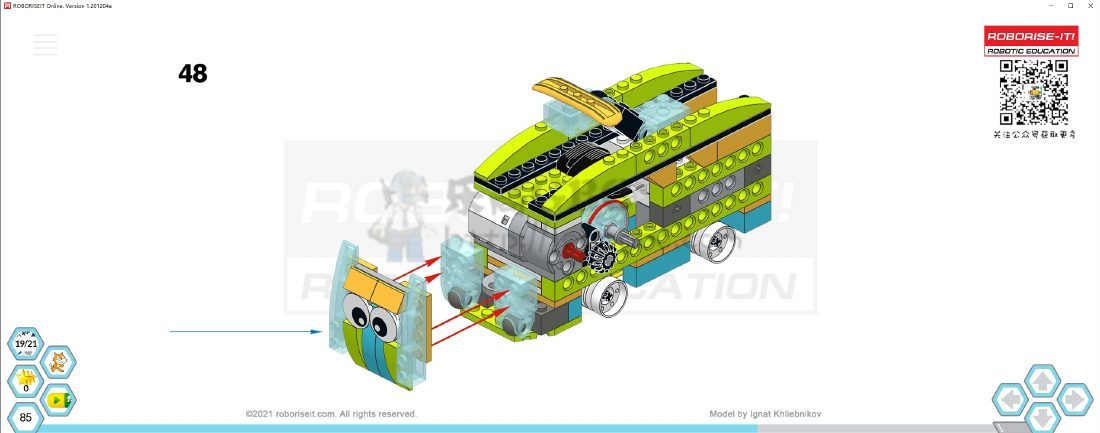

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 72 из 102 — Страница 72 из 102

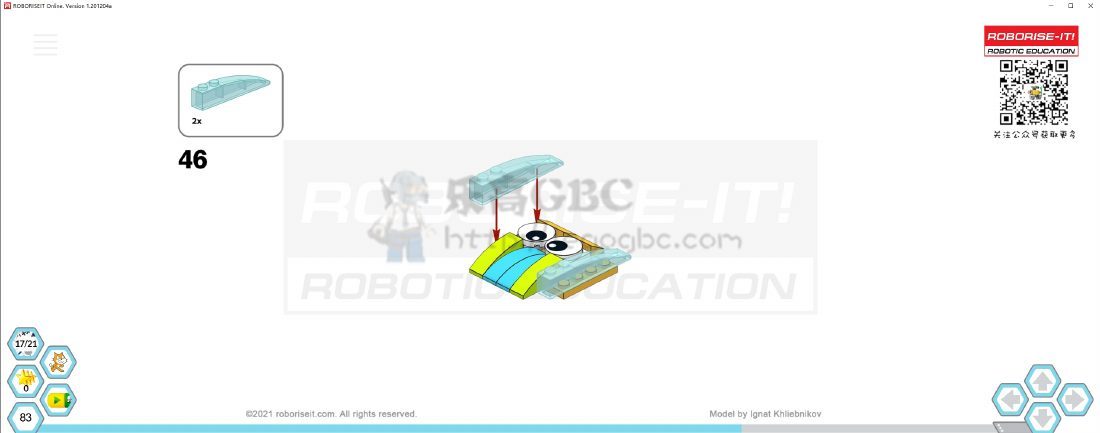

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 73 из 102 — Страница 73 из 102

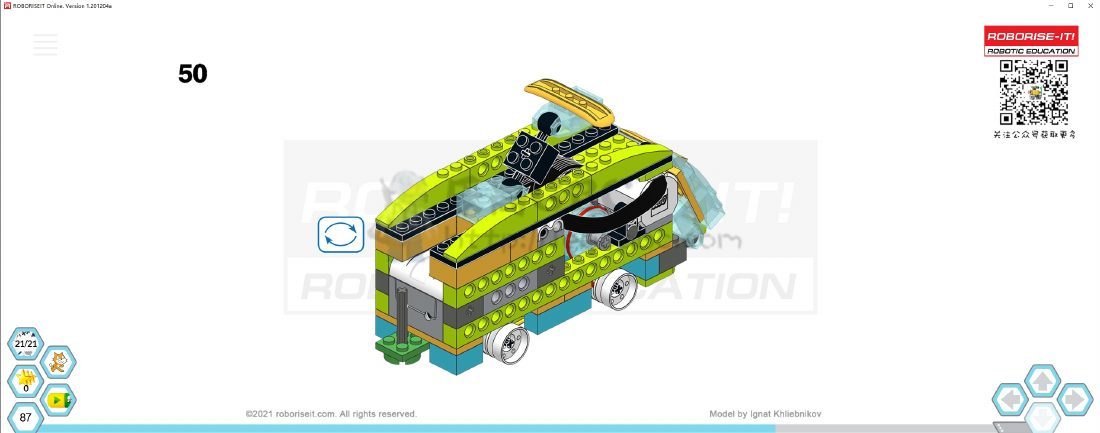

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 74 из 102 — Страница 74 из 102

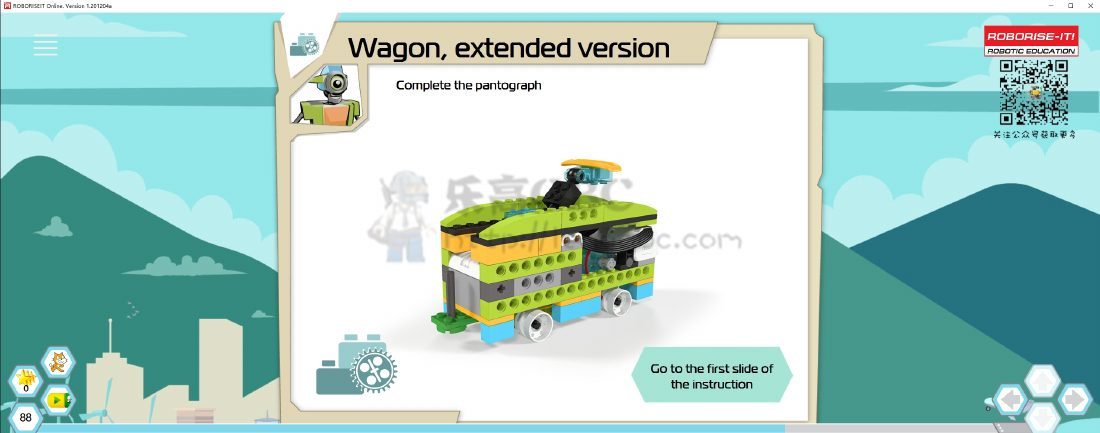

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 75 из 102 — Страница 75 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 76 из 102 — Страница 76 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 77 из 102 — Страница 77 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 78 из 102 — Страница 78 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 79 из 102 — Страница 79 из 102

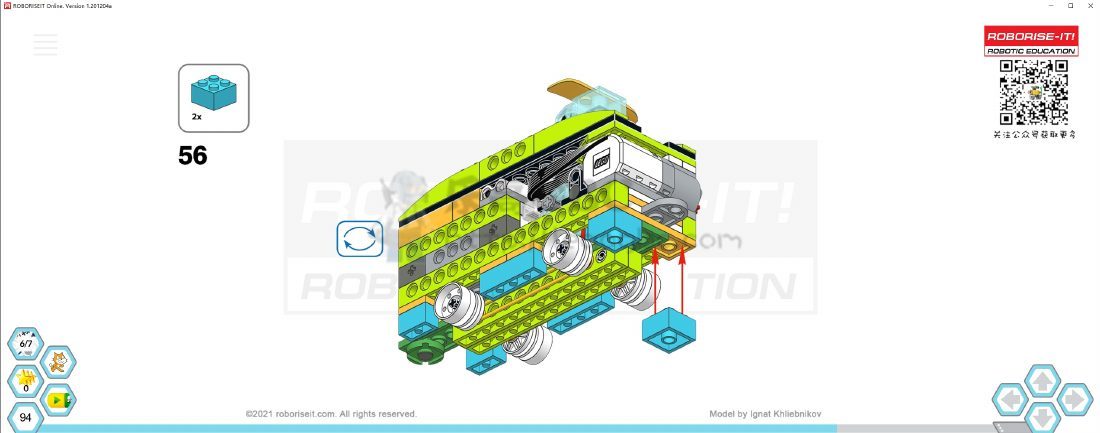

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 80 из 102 — Страница 80 из 102

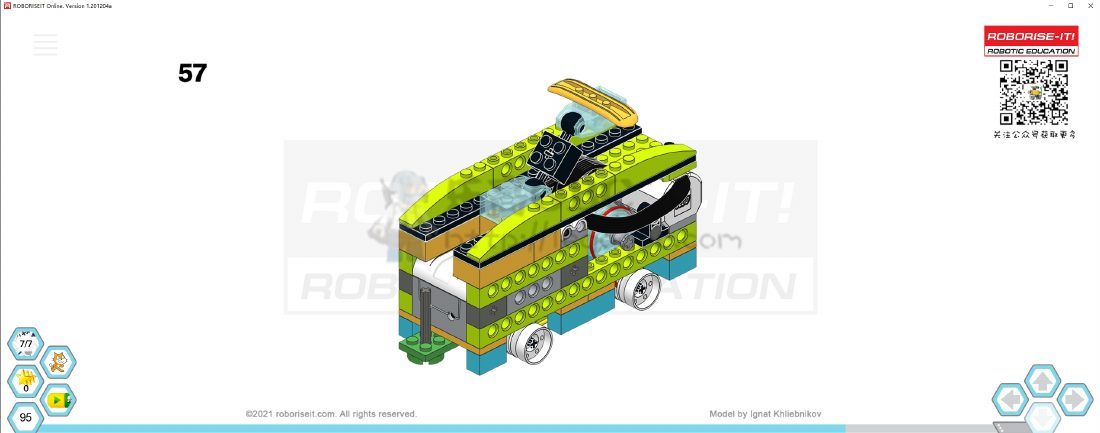

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 81 из 102 — Страница 81 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 82 из 102 — Страница 82 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 83 из 102 — Страница 83 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 84 из 102 — Страница 84 из 102

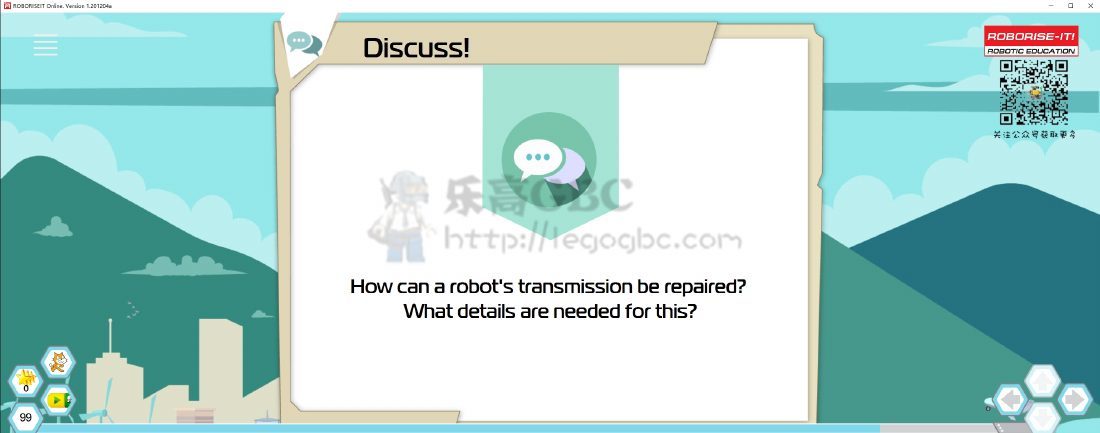

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 85 из 102 — Страница 85 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 86 из 102 — Страница 86 из 102

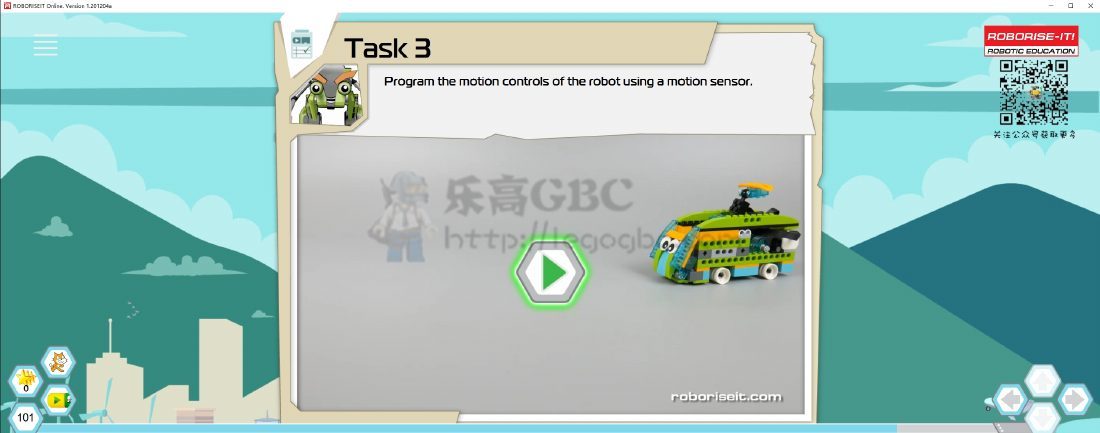

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 87 из 102 — Страница 87 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 88 из 102 — Страница 88 из 102

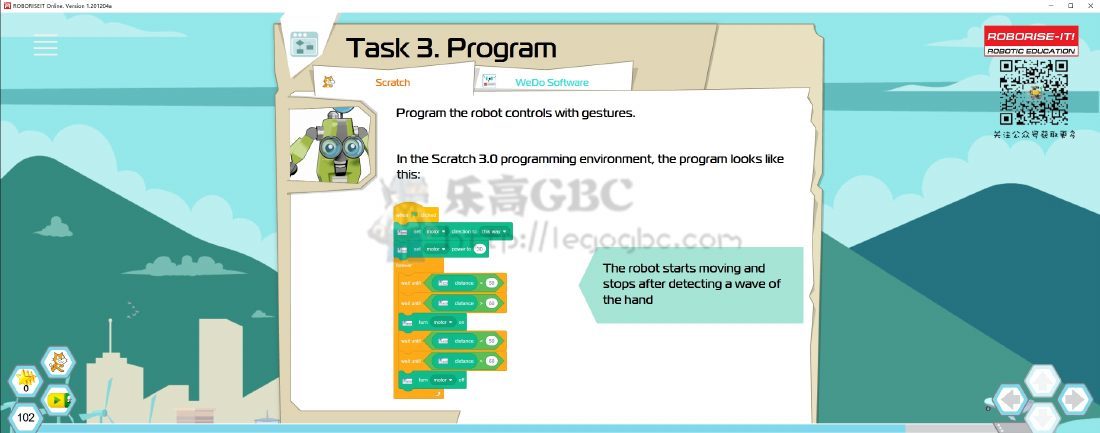

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 89 из 102 — Страница 89 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 90 из 102 — Страница 90 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 91 из 102 — Страница 91 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 92 из 102 — Страница 92 из 102

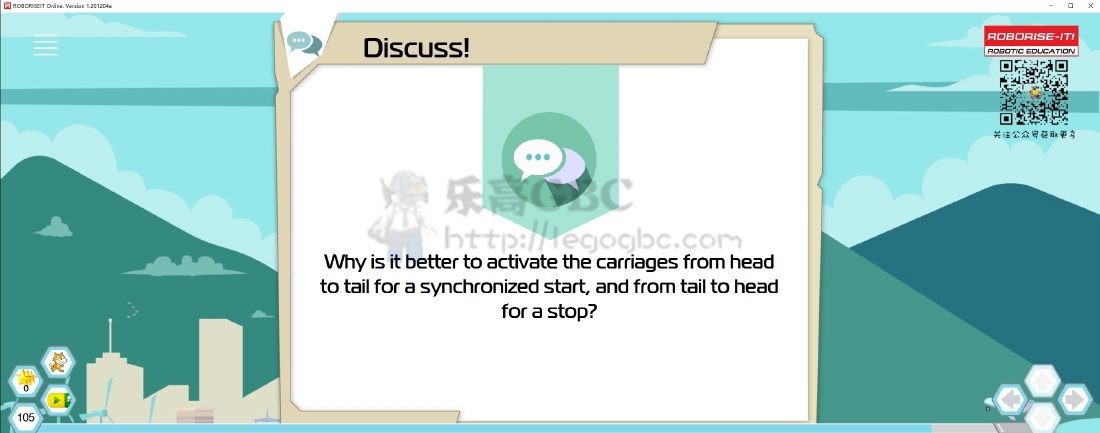

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 93 из 102 — Страница 93 из 102

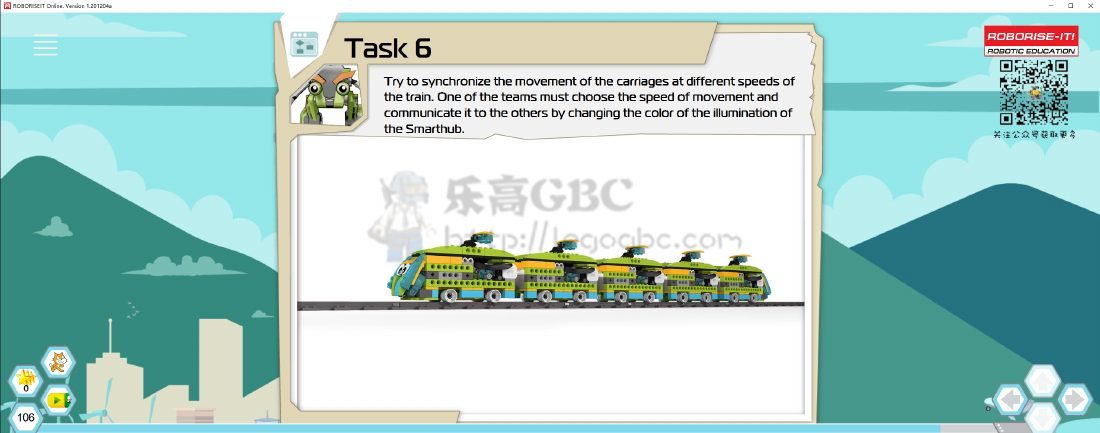

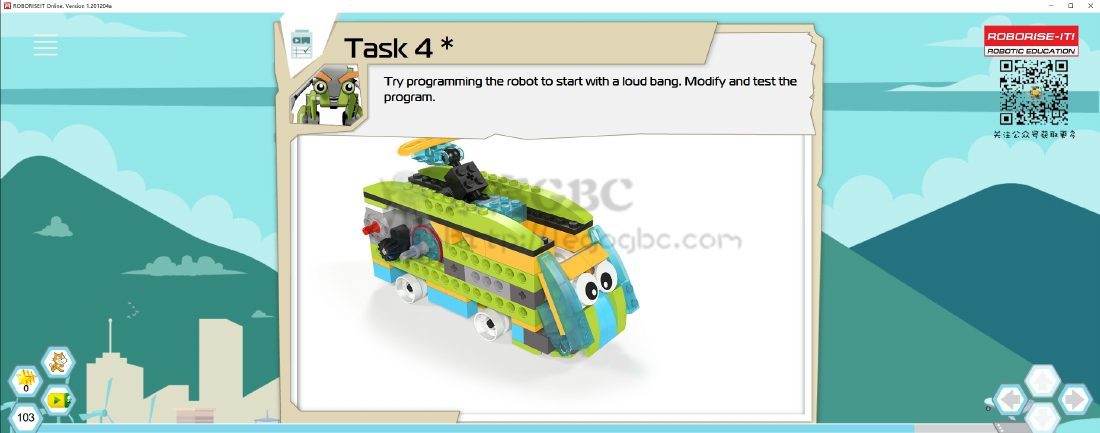

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 94 из 102 — Страница 94 из 102

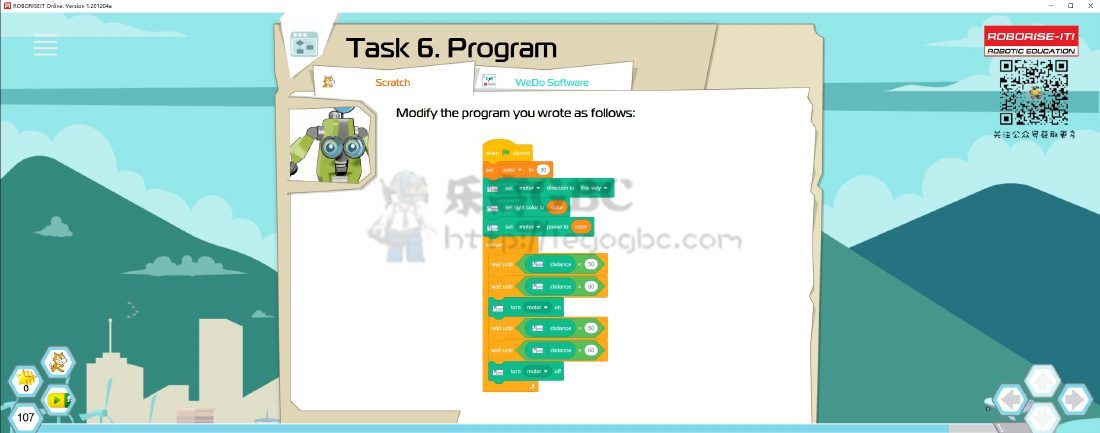

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 95 из 102 — Страница 95 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 96 из 102 — Страница 96 из 102

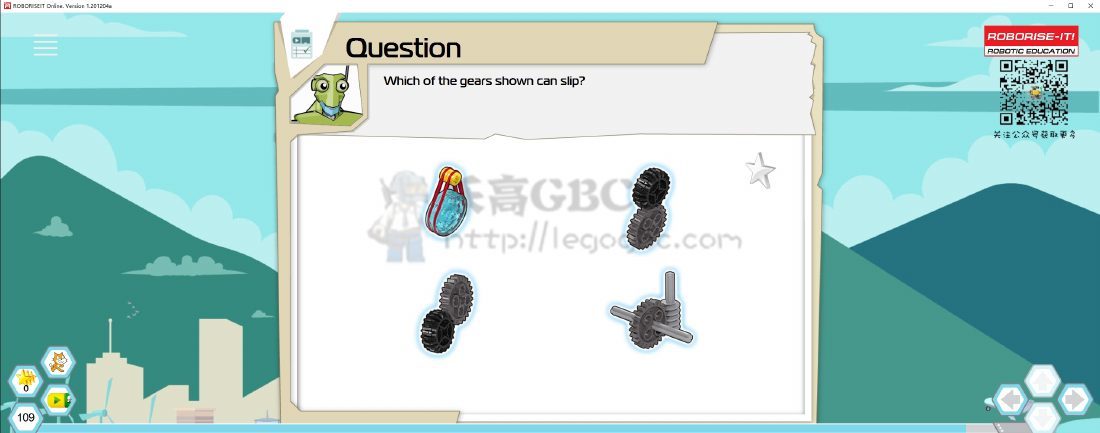

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 97 из 102 — Страница 97 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 98 из 102 — Страница 98 из 102

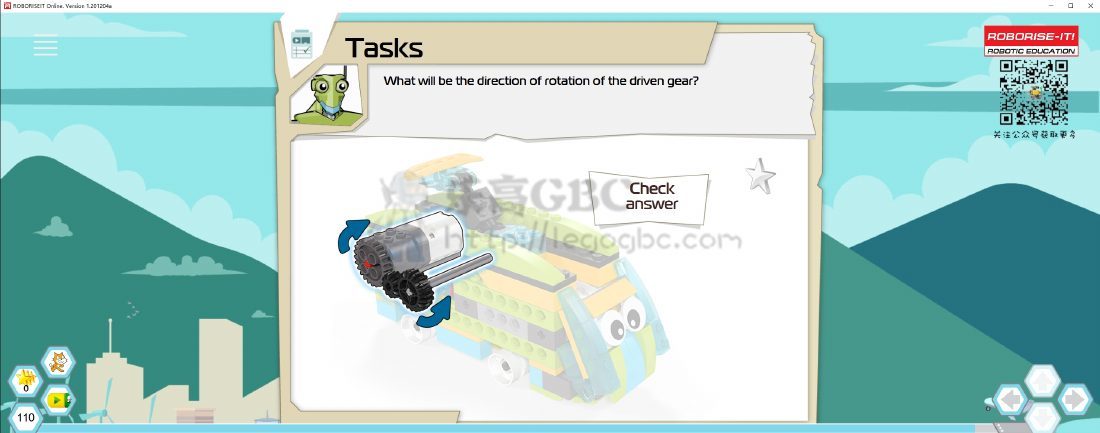

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 99 из 102 — Страница 99 из 102

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 100 из 102 — Страница 100 из 102

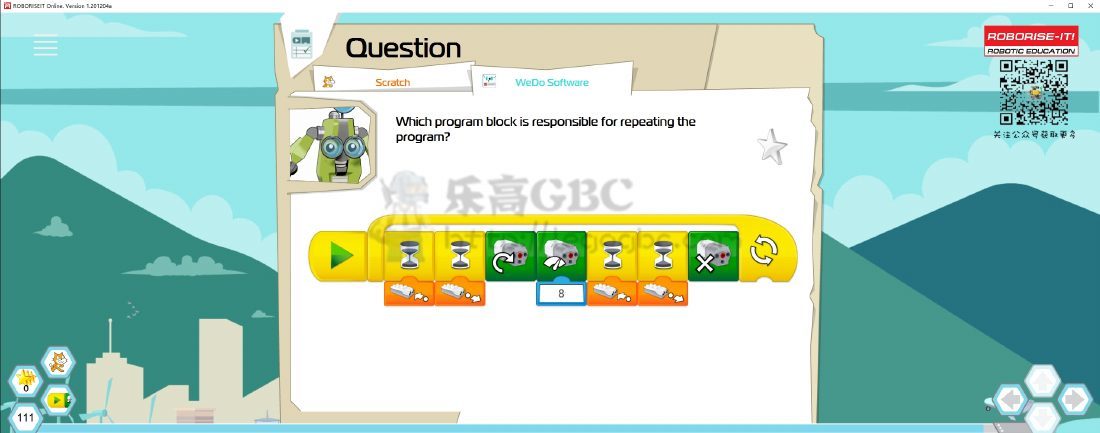

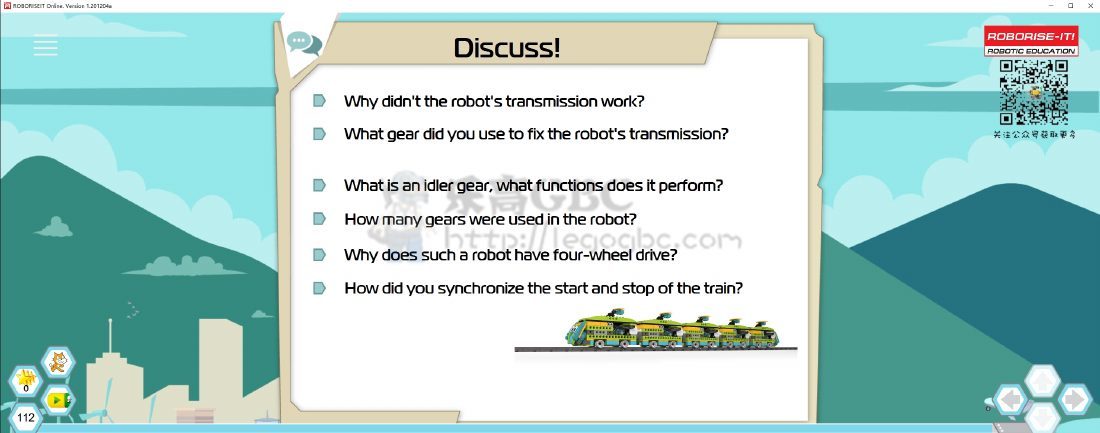

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 101 из 102 — Страница 101 из 102

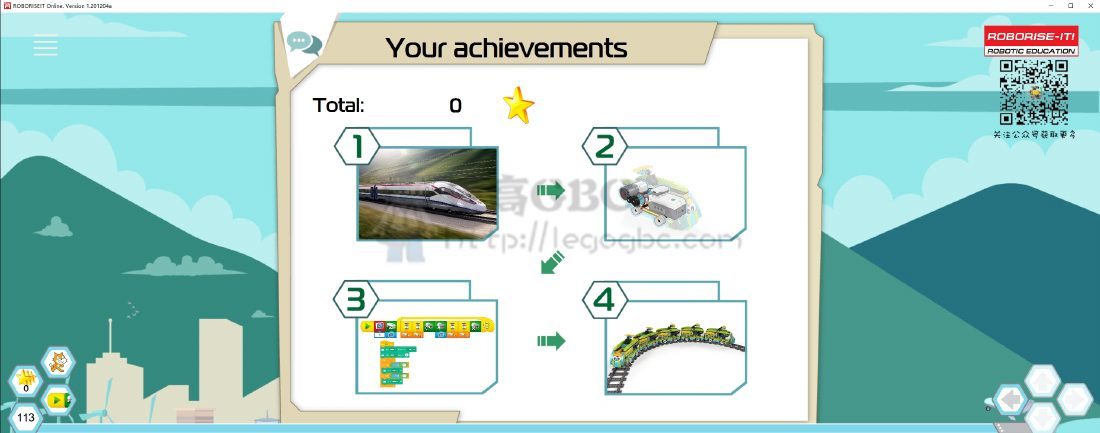

Инструкция по сборке модели «Скоростной поезд» из конструктора РобоГуру 2.0 — страница 102 из 102 — Страница 102 из 102

Что это за модель и что она умеет

Скоростной поезд — это моторизованный локомотив с длинным аэродинамическим носом, какой бывает у настоящих высокоскоростных поездов. Мотор через зубчатую передачу вращает ведущие колёса, и состав самостоятельно катится вперёд по ровной поверхности. Обтекаемая форма и низкая посадка делают модель по-настоящему «скоростной» на вид, а прямая передача на колёса — наглядной в работе.

Чему научится ребёнок

Поезд — идеальная модель, чтобы понять, как вращение становится движением. Ребёнок увидит, как мотор через зубчатую передачу крутит колёсную ось (привод колёс), как соотношение шестерёнок влияет на выбор между скоростью и тяговым усилием, и почему у длинного состава важно равномерно распределять вес, чтобы он не сходил с прямой. Подключив мотор к плате РобоГуру, ребёнок программирует поездку: задаёт скорость, запуск и остановку, движение вперёд и назад — по сути, пишет свой первый «пульт управления» поездом.

Характеристики набора

Скоростной поезд собирается из набора РобоГуру 2.0 на 280 деталей с 1 мотором. Сложность — 5 из 5: модель длинная, а привод требует аккуратности, поэтому схема занимает 102 страницы. Ориентировочное время сборки — около 2 часов; длинный корпус удобно собирать секциями.

Советы по сборке

Главное в поезде — ровный и свободный ход колёс. Собирая ходовую часть, следите, чтобы оси стояли параллельно и колёса вращались от руки без сопротивления: перекос осей — самая частая причина, по которой состав «уводит» в сторону. Убедитесь, что ведущая шестерёнка плотно сидит на оси и не проскальзывает под нагрузкой. Длинный корпус собирайте на ровном столе, проверяя, что все секции стыкуются без напряжения, иначе поезд поведёт. Мотор запускайте на гладкой твёрдой поверхности — на ковре скоростной поезд буксует.

Что развивает эта модель

Привод колёс от мотора
Соотношение шестерёнок: скорость и тяга
Распределение веса и устойчивость хода
Программирование движения: старт, стоп, реверс

Частые вопросы

С какого возраста подойдёт Скоростной поезд?

Рекомендуем с 9 лет. Сложность модели — 5 из 5, а схема занимает 102 страницы, поэтому она рассчитана на детей с опытом сборки; младшим удобнее собирать вместе со взрослым.

Сколько деталей нужно для сборки?

Достаточно одного базового набора РобоГуру 2.0 на 280 деталей и одного мотора — все элементы для Скоростного поезда уже входят в комплект, докупать ничего не нужно.

Совместим ли поезд с LEGO WeDo 2.0?

Да. Конструктор РобоГуру 2.0 совместим с LEGO WeDo 2.0 по деталям и креплениям, поэтому мотор, плату и элементы можно использовать вместе, а инструкция подойдёт и владельцам WeDo 2.0.

Что нужно, чтобы поезд поехал сам?

После сборки подключите мотор к плате РобоГуру и установите бесплатное приложение WeDo 2.0 на компьютер или планшет: в нём задаются запуск, остановка, скорость и направление движения. Версии приложения для Windows, macOS, Android и iPad собраны в разделе «Программа» на нашем сайте.

Почему поезд едет медленно или буксует?

Проверьте поверхность: на ковре и неровностях колёса проскальзывают — запускайте на гладком твёрдом полу. Также убедитесь, что оси параллельны, колёса крутятся свободно, а ведущая шестерёнка не проскальзывает на оси.
