Тестовый режим смарт-хаба WeDo 2.0: проверка мотора

Набор LEGO Education WeDo 2.0 приехал — коробка вскрыта, а руки чешутся собрать первого робота. Но до этого стоит потратить пять минут и убедиться, что смарт-хаб (это «мозг» набора) и мотор исправны. Причём проверить их можно прямо на столе, без приложения — через скрытый тестовый режим смарт-хаба WeDo. Если что-то не так, вы успеете спокойно оформить возврат или замену, пока срок возврата на маркетплейсе не истёк.

Это инструкция от техподдержки РобоГуру: показываем тот самый тестовый режим смарт-хаба WeDo, которым мы сами пользуемся, когда нужно быстро отделить брак от проблем с подключением.

Зачем проверять набор сразу при получении

К электронике WeDo 2.0 относятся смарт-хаб и подключаемые к нему мотор с датчиками. Заводской брак иногда встречается. При этом многие покупатели открывают коробку, откладывают её «до выходных», а когда наконец садятся собирать — период возврата уже прошёл. Дальше вопрос решается только по гарантии, а это дольше.

Поэтому правило простое: проверьте электронику в день получения. Причём проверить мотор можно, даже если вы ещё не установили приложение и не разобрались с подключением по Bluetooth; порядок действий описан ниже.

Что такое тестовый режим смарт-хаба

В обычном режиме нажатие зелёной кнопки включает хаб и переводит его в режим подключения по Bluetooth. В обычном режиме мотор запускается только по команде из приложения WeDo. Это указано в инструкции LEGO.

Но у смарт-хаба есть скрытый служебный режим — «тестовый». В руководстве LEGO этот режим не описан, но подходит для быстрой диагностики: в этом режиме последовательные нажатия на зелёную кнопку запускают и останавливают мотор без подключения к приложению. Так можно проверить, что мотор крутится, а хаб подаёт на него питание.

Важно понимать границы метода. Тестовый режим проверяет связку «хаб → порт → мотор». Он не проверяет Bluetooth и не заменяет полноценную диагностику датчиков — их показания видно только в приложении. Для первичной проверки при получении этого достаточно.

Что понадобится

• Источник питания с достаточным зарядом. На батарейной версии — две новые батарейки AA. На аккумуляторной — заряженный аккумулятор (при зарядке индикатор горит красным, после полного заряда — зелёным).
• Смарт-хаб (белый блок с зелёной кнопкой и портами сзади).
• Мотор из набора с проводом-шлейфом.
• Пара минут и ровная поверхность.

Приложение и подключение к устройству на этом этапе не нужны.

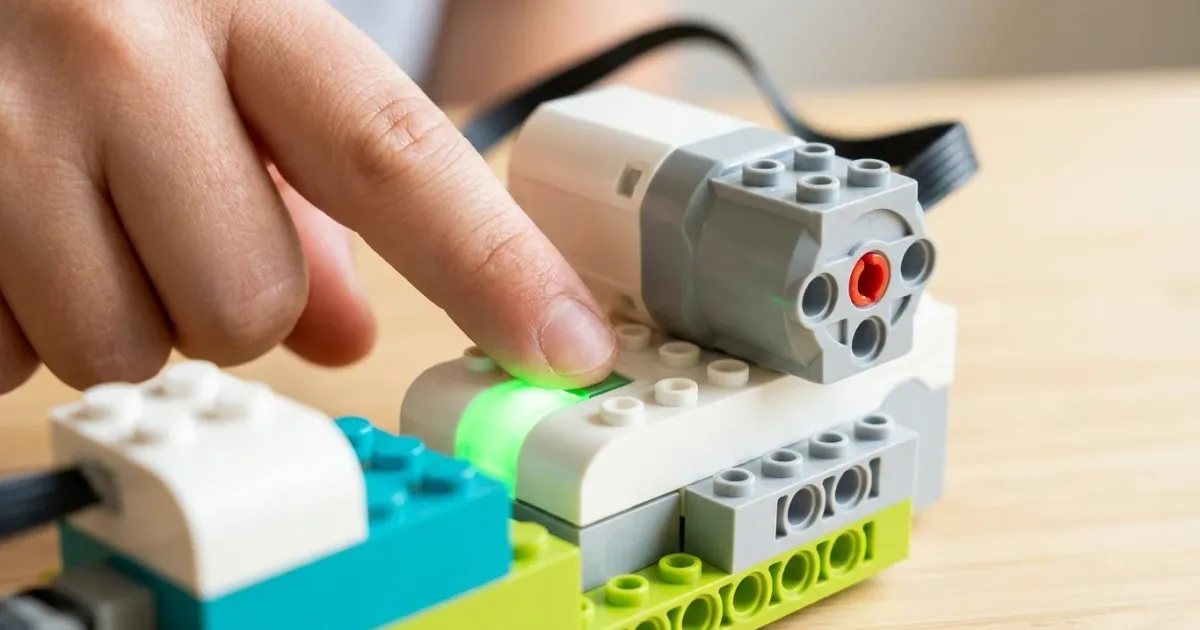

Пошаговое включение тестового режима

Подключите мотор к любому из двух портов смарт-хаба и дальше действуйте по шагам.

1. Если хаб был подключён к приложению — сначала отключите его: в программе нажмите красную кнопку и дождитесь, пока смарт-хаб погаснет.
2. Нажмите зелёную кнопку на хабе и дождитесь, пока индикатор начнёт мигать.
3. Нажмите зелёную кнопку ещё раз. Хаб перейдёт в тестовый режим проверки мотора.
4. Последовательными нажатиями зелёной кнопки запустите и остановите мотор. При запуске мотора индикатор должен загореться.

Если мотор запускается и останавливается по кнопке, значит, питание поступает и мотор работает.

Как понять, что мотор исправен

Проверьте два признака:

Мотор, СмартХаб и два датчика — в наборе РобоГуру 2.0 на 280 деталей. Купить — 3 490 ₽  →

• Мотор реагирует на кнопку. При последовательных нажатиях вал начинает вращаться и останавливается; во время вращения нет рывков и посторонних звуков.
• Оба порта работают. Переставьте провод мотора из одного порта в другой и повторите проверку. Если мотор реагирует на кнопку в обоих портах, оба разъёма смарт-хаба работают.

Если у вас набор с двумя моторами — прогоните через тестовый режим оба. Такую проверку мы в РобоГуру проводим перед отправкой каждого нашего набора, совместимого с LEGO Education WeDo 2.0 (не оригинальный набор LEGO), — чтобы вы получили проверенную электронику.

Как распознать возможный брак

По опыту нашей техподдержки, на возможный брак указывают следующие признаки:

• Смарт-хаб не входит в режим и не мигает при нажатии кнопки — сразу тухнет. Сначала замените батарейки или зарядите аккумулятор; если не помогло — это повод для замены хаба.
• Мотор пищит, но не крутится ни в одном порту — это может указывать на неисправность мотора.
• Мотор не работает только в одном порту, а в другом крутится — вероятно, дело не в моторе, а в плате смарт-хаба.
• Разъём мотора торчит и не входит до конца — сравните со вторым мотором, если он есть; при неровном обжиме провода обратитесь в поддержку.

Если мотор не откликается, не спешите с выводами: сперва убедитесь, что батарейки или аккумулятор не разряжены, а провод вставлен до упора. Причиной могут быть севшие батарейки или недожатый разъём.

Как выйти из тестового режима

Тестовый режим — служебный, и обычной кнопкой из него не выйти. Чтобы вернуть хаб к нормальной работе, отключите питание: выньте батарейки (или снимите аккумулятор) на пару секунд и поставьте обратно. После этого хаб снова включается кнопкой как обычно и готов к подключению по Bluetooth.

Если проверка выявила проблему

Если проверка указывает на брак, подготовьте материалы для обращения в поддержку. Снимите короткое видео, на котором видно включение хаба и реакцию индикатора с мотором на кнопку в тестовом режиме. Приложите видео к заявке на замену.

Напишите нам — поможем разобраться и, если это действительно брак, бесплатно отправим замену:

• Telegram: t.me/robo_guru
• WhatsApp: wa.me/79186497998
• Почта: team@roboguru.ru

Порядок оформления возврата или замены на маркетплейсе и права покупателя по закону мы разобрали в отдельной статье «WeDo 2.0 с браком или недостачей: что делать».

Что дальше

Если мотор в тестовом режиме работает, но приложение не подключается к смарт-хабу, проверьте Bluetooth отдельно. Порядок действий приведён в статье «WeDo 2.0 не подключается: почему и как исправить». Если вы ещё не установили приложение — скачать его для своей платформы можно на странице приложения WeDo 2.0.

А когда всё заработает и захочется собрать первого «умного» робота — выбирайте модель в каталоге схем сборки (там больше 600 бесплатных инструкций) и загляните в разбор датчиков наклона и движения WeDo 2.0.

Проверьте комплект сразу после получения, чтобы вовремя оформить возврат или замену.
