Состав набора WeDo 2.0 и назначение деталей

Первое, что ребёнок видит после распаковки, — не робот, а несколько сотен деталей в сортировочном лотке. В этой статье разберём состав набора WeDo 2.0: какие группы деталей лежат в коробке и для чего они нужны — включая трос, цепи, сноуборды и другие необычные детали. База — 280 деталей и один электромотор: так укомплектован оригинальный набор LEGO Education 45300, так же собрана и наша базовая комплектация. Бывают варианты крупнее — до 560 деталей и двух моторов; их сравнение и советы по выбору — в статье о комплектациях WeDo 2.0, а здесь рассмотрим сами детали.

Контейнер и сортировочный лоток

Набор хранится в пластиковом контейнере с лотком для сортировки. Детали разложены по отсекам, к каждому отсеку — наклейка с рисунком: приклеили один раз, и место шестерён или осей уже не перепутать. Порядок здесь не для красоты. Когда деталь всегда лежит в одном месте, ребёнок через несколько занятий находит её не глядя, и сборка идёт быстрее. В отзывах владельцы оригинального набора отмечают практическое преимущество: сверху у контейнера плотная прозрачная крышка, поэтому коробку можно спокойно переворачивать, а недособранную модель удобно убирать до следующего раза в нижний глубокий отсек.

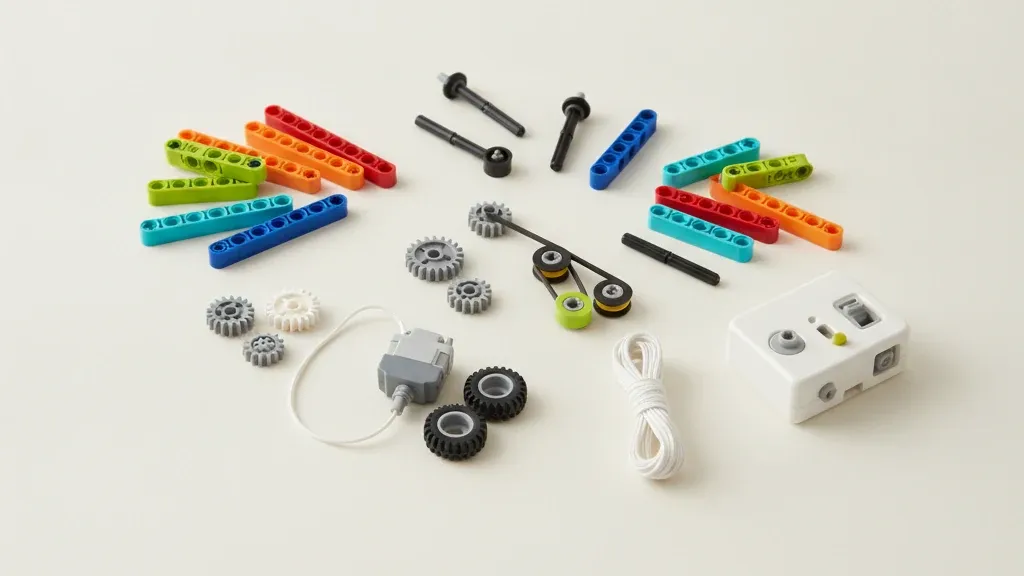

Детали по отсекам

Все количества в этом разделе — из описи оригинального базового набора 45300: она опубликована, и мы сверили её с данными двух независимых каталогов — Brickset и Rebrickable. Оригинал снят с производства, совместимые наборы собраны по той же линейке — чем они отличаются от оригинала, мы разбирали в сравнении аналогов WeDo 2.0. Далее детали перечислены по группам.

Пластины, кирпичики и склоны

Кирпичики и пластины — «архитектура» модели: из них собирают корпус и кабину. Кирпичики здесь классические — 2×4, 2×2, 1×2; пластины — от коротких 1×2 до двух длинных чёрных 2×16, на которых удобно строить широкие основания. Скошенные кирпичики-склоны дают моделям капоты и крыши. Шесть чёрных круглых пластин со скруглённым низом ставят под днище подвижных моделей — на таких «пятачках» модель скользит по столу с меньшим трением. Основание поворотной платформы 4×4 всего одно, зато его используют в моделях кранов и каруселей. Для декора есть плитки-глаза и растительные элементы — цветок и травинка.

Балки и детали для соединения

Несущий скелет — из деталей Technic. Зелёные кирпичные балки с отверстиями бывают длиной от 2 до 16 модулей. Есть также плоские балки: прямые и угловые Г-образные. Соединяется всё это штифтами и осями, и разница между ними — первое, что стоит объяснить ребёнку: штифт держит детали за отверстия, ось передаёт вращение. Чёрные штифты за счёт зазубрин сидят намертво; у бежевых зазубрин нет, надетая на них деталь свободно вращается. Оси — длиной от 2 до 10 модулей, самые короткие — красные; длинный вал наращивают осевыми соединителями, жёсткими или гибкими резиновыми. Фиксируют детали на оси втулки: серые целые и жёлтые половинчатые. В описи оригинала указаны шесть запасных деталей. В их числе дополнительный штифт и по одной втулке каждого вида; остальные три — маленькие элементы других типов.

Шестерни и передачи

Цилиндрических шестерён шесть: четыре на 8 зубьев и две на 24. Пара «маленькая плюс большая» — готовый урок механики: когда мотор крутит маленькую, большая вращается медленнее, зато с большей силой. Конических тоже шесть, на 12 и 20 зубьев; их ставят там, где оси встречаются под углом, — цилиндрические шестерни в таком положении не зацепятся. Червяк в наборе один, и у червячной передачи есть особенность: она передаёт вращение от червяка к колесу, но в обратную сторону вращение не передаётся. Для этой пары в наборе лежит прозрачный корпус — редуктор не нужно собирать с нуля. Четыре зубчатые рейки превращают вращение в движение по прямой: на том же принципе работает рулевая рейка настоящего автомобиля.

Мотор, СмартХаб и два датчика — в наборе РобоГуру 2.0 на 280 деталей. Купить — 3 490 ₽  →

Ремни, цепи, шины, трос и необычные детали

Шкивов — маленьких колёс с клиновидным вырезом на торце — шесть, к двум из них прилагаются резиновые шины. Ремни двух видов: красные диаметром 24 мм и жёлтые диаметром 33 мм. Жёлтые длиннее и передают вращение на большее расстояние. Если ремень перетянуть, он порвётся, поэтому ребёнка стоит предупредить заранее. Роль шкива может сыграть и жёлтая половинчатая втулка — у неё тоже есть вырез на торце.

Назначение некоторых деталей с первого взгляда не угадать. Полуметровый трос толщиной полтора миллиметра и барабан-бобина к нему — вместе с двумя цепями это комплект для грузоподъёмных машин, от башенного крана до лифта. Пластина со скруглённым концом и отверстием прихватывает к модели провод или трос. Четыре шаровых шарнира с ответными муфтами дают соединение, которое качается в двух плоскостях и вращается. Два сноуборда становятся лыжами-шасси вертолёта или полозьями. Шин для колёс шесть: четыре малые и две крупные баллонные. И ещё в наборе есть отделитель деталей — инструмент для разъединения плотно севших пластин. Владелица оригинального набора пишет на IRecommend.ru (ник Настик16), что пользуется им постоянно: тонкие пластины дети иначе разъединяют зубами.

Электроника набора

В базовом наборе четыре электронных устройства, и все они входят в те же 280 деталей; в одной из комплектаций на 560 деталей добавлен второй мотор. СмартХаб — «мозг» набора, белая коробочка с одной кнопкой: она связывается с планшетом или компьютером по Bluetooth и выполняет команды программы. Экрана у хаба нет, а к двум портам подключаются любые два устройства из комплекта. Питается СмартХаб от двух батареек АА или от встроенного аккумулятора — это зависит от комплектации. Электромотор вращает ось в обе стороны; направление, мощность и время работы задаёт программа. Датчик движения также называют датчиком расстояния, а в нашем каталоге — датчиком приближения. Это инфракрасный дальномер: он обнаруживает предмет на расстоянии от 1 до 15 см. Датчик наклона различает шесть состояний — наклон вперёд, назад, влево, вправо, ровное положение и тряску. На корпусах мотора и датчиков обычные посадочные места, поэтому к модели они крепятся как рядовые детали, а к СмартХабу подключаются кабелями.

Комплектации на 280 и 560 деталей

В базовом наборе WeDo 2.0 — 280 деталей, в расширенной комплектации — 560, то есть два одинаковых пакета по 280. Состав второго пакета тот же: ни одного нового типа деталей, просто деталей каждого типа становится вдвое больше. Владелец совместимого набора на 560 деталей описывает это на IRecommend.ru (ник voroshilin83) так: в коробке лежат одинаковые пакеты, поэтому продублированы даже верёвочка и резинки. СмартХаб и датчики остаются в одном экземпляре. В объявлениях второй пакет часто называют «ресурсным набором», хотя у LEGO ресурсный набор — отдельный товар с другими деталями; про наш случай точнее говорить «второй комплект деталей».

Второй комплект берут ради крупных моделей и ради того, чтобы за одним набором занимались двое детей. Заодно готовую модель не приходится разбирать ради следующей. Пригодится он и тогда, когда в базовой коробке не хватает отдельных деталей. Мы поштучно сверили пять схем нашего каталога с описью базовой коробки — и каждой из них не хватило ровно одной позиции. Марсоходу с камерой нужны три оси на семь модулей — в коробке их две. Джипу — пять балок 1×4 с тремя отверстиями, в коробке четыре. Лифт с цветком сходится по серым втулкам, только если пустить в дело запасную. Для таких схем недостающие детали берут из второго комплекта. В каталоге схем больше шестисот моделей; свыше сотни из них рассчитаны именно на 560 деталей: все такие модели можно найти по фильтру «Детали» → «560».

Возможности второго мотора

Мотор в базовом наборе один; сразу два лежат только в одной из комплектаций на 560 деталей. С двумя моторами можно независимо управлять двумя движениями: модель может ехать и одновременно приводить в действие механизм — погрузчик подъезжает к грузу и поднимает ковш, не останавливаясь. Если подключить оба мотора к колёсам, робот разворачивается на месте, как гусеничная техника. В программе каждый мотор получает свой блок — со своей скоростью и направлением.

У СмартХаба два порта. Если оба порта заняты моторами, подключить датчик не получится.

В каталоге десять схем требуют двух моторов, например, «Робот-багги на двух моторах» и «Двухмоторная платформа». Их можно найти по фильтру «Моторы» → «2». Пять двухмоторных моделей с разбором механики мы показали в отдельной подборке. Второй мотор можно и докупить позже к любому набору — как это сделать, рассказано в статье о запчастях для WeDo 2.0. Владелец набора voroshilin83 пишет, что сын не даёт разбирать готовые модели и к каждой просит отдельный мотор.

Коротко

• Во всех комплектациях есть СмартХаб, датчик наклона и датчик движения; число электромоторов зависит от комплектации.
• В базовом наборе 280 деталей — от кирпичиков и балок до червячной передачи, троса и цепей.
• 560 деталей — тот же комплект дважды: для крупных моделей и двоих детей.
• Два мотора нужны, чтобы модель одновременно ехала и приводила в действие механизм либо разворачивалась на месте.
• Актуальные комплектации и цены — в магазине.
