Новогодние модели WeDo 2.0: ёлка, Санта и план занятия

В декабре из цветной бумаги клеят снежинки. Ребёнок с конструктором может пойти дальше и собрать ёлку, у которой ветки раскачивает мотор из набора. Новогодние модели WeDo 2.0 — это те же шестерни и программы, что и на обычных занятиях, только с шариками и оленями. В подборке — четыре модели из нашего каталога схем. Сначала разберём две ёлки, затем — летающего Санту и шагающего оленя Рудольфа. У каждой разберём механику и покажем программу из трёх–пяти блоков, а в конце — план занятия на 30–45 минут и идеи к другим праздникам.

Откуда модели и что понадобится

Все модели подборки лежат в нашем каталоге схем: включите фильтр по теме «Новогодние» или наберите название в поиске — запрос «елка» без буквы «ё» тоже сработает. У каждой модели есть бесплатная пошаговая PDF-инструкция.

Понадобятся набор WeDo 2.0 и планшет или компьютер с официальным приложением LEGO Education. Каждая модель в статье работает от одного мотора. В наборе два датчика — расстояния и наклона; для сцен из этой статьи пригодится датчик расстояния. Сами наборы бывают в разных комплектациях: базовый (каталожный номер LEGO 45300) идёт с одним мотором, встречаются версии с двумя моторами и с большим запасом деталей. Какая подойдёт вам — в разборе как выбрать набор WeDo 2.0.

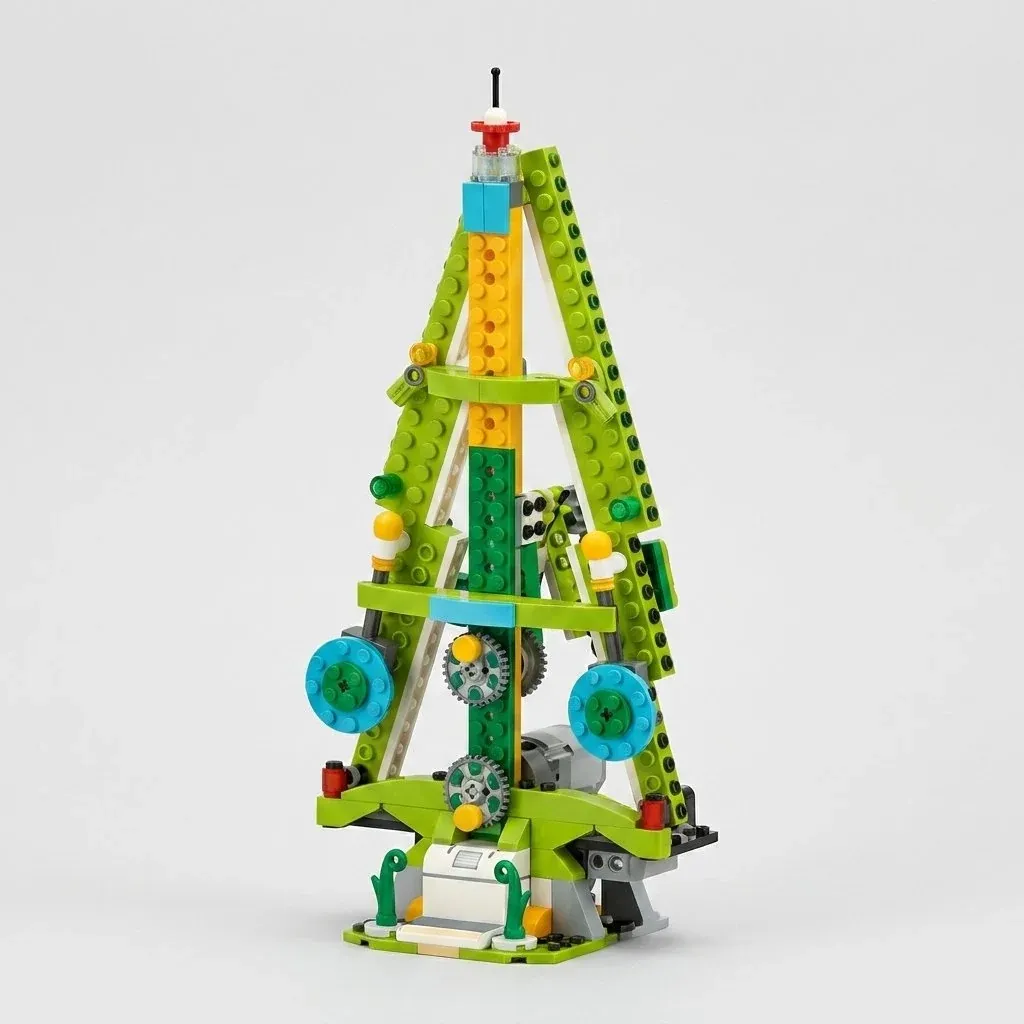

Ёлка с шестерёнками и открытым приводом

Первая модель — высокая ёлка-каркас, у которой механизм не спрятан. Прямо на мачте открыто стоит серая шестерня с 24 зубьями и жёлтой втулкой, а к её ободу — не к центру — прикреплена тёмно-зелёная балка. Шестерня делает оборот — нижний конец балки едет по кругу вместе с ободом и раскачивает два зелёных рычага на бежевых штифтах, поэтому ветки качаются. Голубые прозрачные диски по бокам и оранжевые шарики — украшения: они висят на качающихся рычагах и ни с чем не сцеплены. Белые зубчатые рейки в кроне тоже нужны только для декорации.

СмартХаб стоит вертикально в самом основании — ёлка собрана вокруг него, и снаружи из-под зелёных «сугробов» выглядывает только белый бок. Программа запускается нажатием на стартовый блок «Начало» (отдельной кнопки запуска в приложении нет), дальше достаточно двух блоков: «Мощность мотора» и «Мотор в эту сторону». Хочется огоньков — соберите рядом вторую цепочку: «Начало», затем «Повтор», а внутри него три блока «Свет (LED хаба)» с разными цветами. Индикатор хаба замигает, как гирлянда. Названия блоков мы приводим по нашему справочнику блоков WeDo 2.0.

Обсудите с ребёнком, как одно движение превращается в другое: мотор вращается по кругу, а ветки ходят вверх-вниз. Пусть проследит пальцем путь от шестерни до рычага и найдёт точку, где вращение превращается в качание.

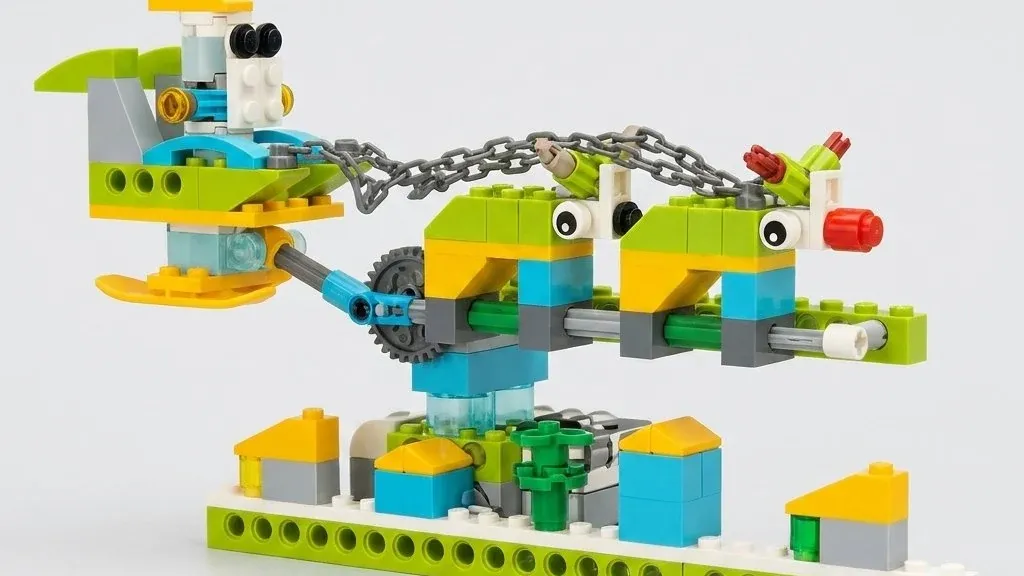

Летающий Санта над деревней

Эта модель стоит на обложке статьи. Сани с Сантой кружат над рядом разноцветных домиков с жёлтыми крышами, а устроено всё проще, чем выглядит. Шестерня с 24 зубьями надета прямо на вал мотора, к её ободу прикреплён голубой рычаг, на дальнем конце рычага — шаровой палец. На него посажены сани: за каждый оборот шестерни они поднимаются и ныряют к домикам. Олени в полёте не участвуют — они сидят неподвижно на общей перекладине, и серая цепь-вожжи между ними и санями то натягивается, то провисает. Приглядитесь к фото: носы у оленей — красные круглые детали, совсем как у героев мультфильмов. СмартХаб спрятан в основании, под мотором, в окружении светло-голубых кирпичиков.

Мотор, СмартХаб и два датчика — в наборе РобоГуру 2.0 на 280 деталей. Купить — 3 490 ₽  →

Программа та же, что у высокой ёлки: «Начало», «Мощность мотора», «Мотор в эту сторону». Интереснее всего подобрать мощность: при большой сани мельтешат, при малой — плавно всплывают и опускаются. Заодно есть о чём подумать вместе: конец длинного рычага за один оборот пробегает большой круг, поэтому даже неторопливый мотор разгоняет сани заметно.

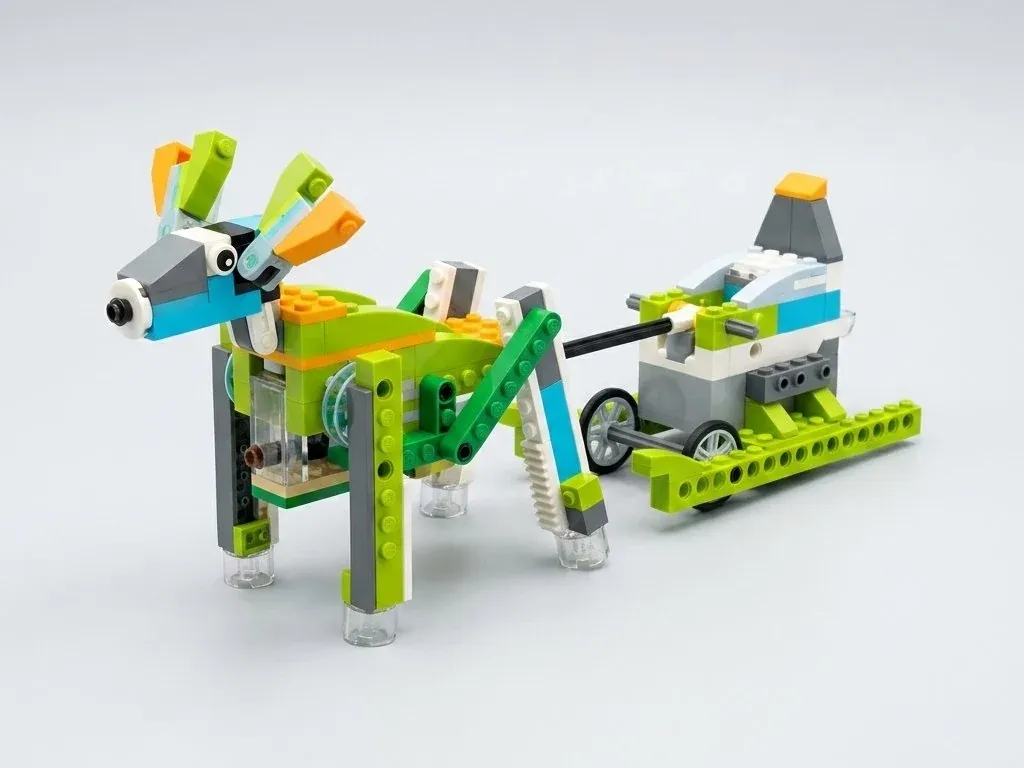

Олень Рудольф с санями

У Рудольфа самая интересная походка в подборке. В брюхе оленя стоит прозрачный кейс, сквозь стенки которого виден червяк на валу мотора; червяк вращает шестерню, а её ось выходит на оба бока корпуса. На концах оси сидят прозрачные голубые диски, а в отверстие у края каждого диска вставлен чёрный штифт. За оборот диск перемещает штифт по кругу, штифт тянет зелёную тягу, тяга переставляет ногу, и олень шагает. Инженеры называют такой узел кривошипом. Сани катятся следом на колёсах с резиновыми шинами, тянет их жёсткая чёрная ось, а СмартХаб установлен прямо на санях. Белая зубчатая рейка на задней ноге — опять декорация: лежит зубьями наружу и ни с чем не сцеплена. Спросите ребёнка, почему олень шагает, а сани катятся: разница связана с тягами и колёсами.

Программа для первого запуска: «Начало» → «Воспроизвести звук» → «Мотор на … секунд». Звук играет планшет или компьютер — у хаба динамика нет. Можно записать свой звук — например, позвенеть бубенцами перед микрофоном, только помните: приложение хранит лишь последнюю запись. В авторской сборке к хабу подключён ещё и датчик расстояния, и тогда заняты оба порта — их у СмартХаба всего два. Это усложнение лучше отложить на второе занятие.

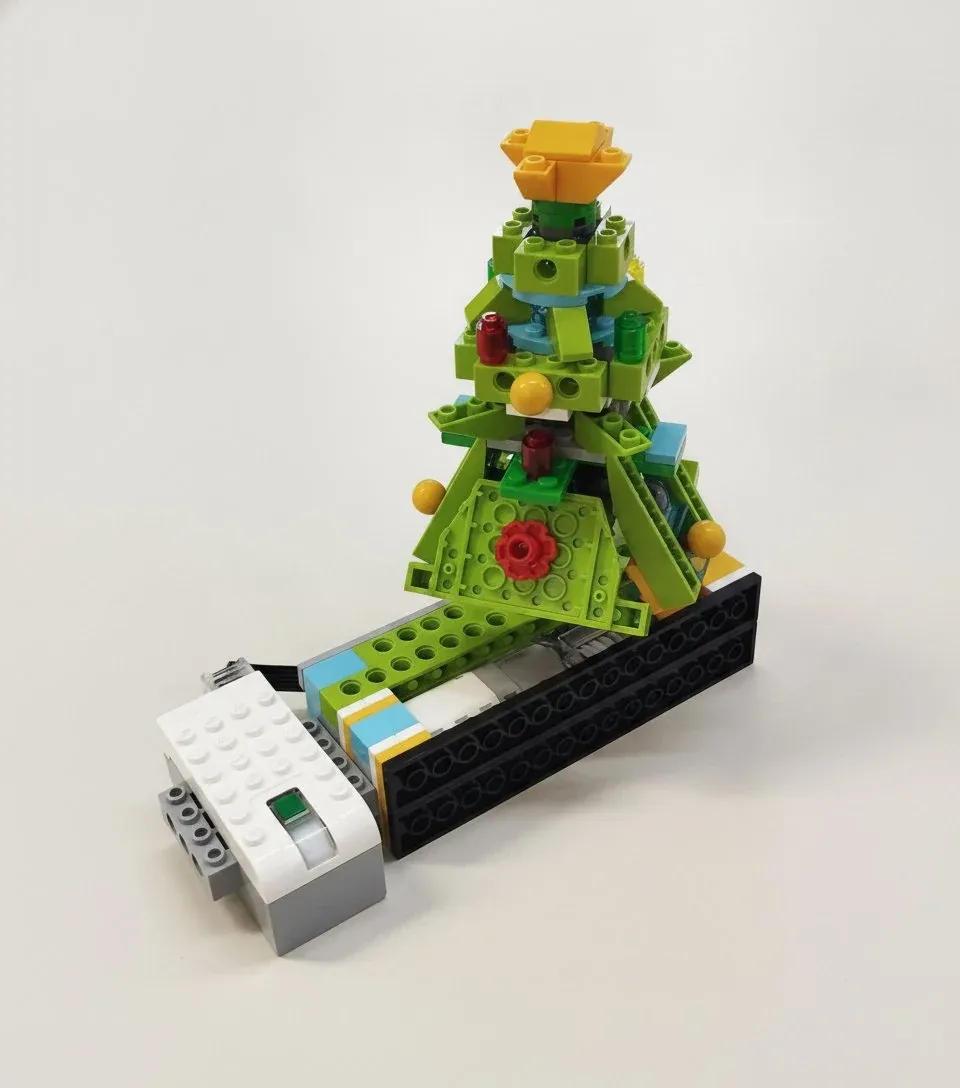

Ёлка-шар: сцена для финала занятия

Ребёнок ставит под ветки свёрток — ёлка начинает кружиться, а на хабе загорается цветной огонёк. Такую сцену можно устроить на базе нарядной ёлки-шара из каталога, если добавить к ней датчик расстояния: по инструкции датчиков в модели нет, а мотор один — значит, второй порт хаба свободен.

Сама сборка компактная. Мотор лежит на длинной чёрной балке, червяк в прозрачном кейсе вращает шестерню, которая лежит плашмя, а из её центра вверх уходит ось — на ней и держится ёлка с жёлтыми шариками и красным «цветком» на боку; макушку венчает оранжевая звезда из скошенных пластин. Основание остаётся неподвижным, а кружится только ёлка. Белый СмартХаб лежит у края балки зелёной кнопкой вверх — на фото он и сам похож на свёрток, забытый под ветками.

Программа сцены — пять блоков: «Начало» → «Ожидание» с условием «Объект приближается» → «Мощность мотора» → «Мотор в эту сторону» → «Свет (LED хаба)». Пока свёртка нет, выполнение цепочки приостановлено на блоке «Ожидание». Мигающую гирлянду сюда тоже можно добавить отдельной цепочкой, как у высокой ёлки. Червяк в основании — повод открыть наш разбор передач WeDo 2.0: за оборот он продвигает шестерню всего на один зуб, поэтому ёлка кружится медленно, а выключенную модель удерживает на месте трение витков, но полной защиты от проворачивания оно не даёт.

План занятия на 30–45 минут

Новогоднее занятие по робототехнике — дома или в кружке — удобно разложить на три части.

1. Разговор, 5–7 минут. Обсудите праздник и механизмы вокруг: гирлянда мигает, карусель на площади крутится. Покажите фото выбранной модели и спросите, как она, по мнению ребёнка, двигается, чтобы потом вместе проверить гипотезу. В кружке хорошо работает завязка-миссия: педагог читает письмо от Санты, у которого сломались сани, — и дети собирают модель уже не «потому что задали», а чтобы выручить героя.
2. Сборка и программа, 20–25 минут. Дома удобнее собирать вдвоём со взрослым, в кружке дети работают парами. Программу пусть набирает сам ребёнок — если это его первая цепочка блоков, держите под рукой основы программирования WeDo 2.0.
3. Игра и разбор, 8–10 минут. Проведите премьеру, на которой ёлка кружится под музыку, а Санта облетает деревню. В конце два вопроса: что оказалось самым трудным и какое новое слово ребёнок сегодня узнал.

Если время осталось, добавьте усложнение из разделов выше: вторую цепочку-«гирлянду» или датчик расстояния.

Что ещё есть в каталоге к зиме

Новогодний раздел каталога не ограничивается четырьмя моделями. Включите фильтр «Новогодние» в каталоге схем — карточек там больше десятка, правда, часть моделей выложена дважды: отдельной инструкцией и постом из телеграм-канала. Вот что найдётся кроме разобранных выше:

• Лыжник Санта — едет на колёсах, спрятанных под лыжами;
• Санта-Клаус на тележке — самая короткая инструкция каталога;
• Снеговик — СмартХаб внутри корпуса, индикатор просвечивает сквозь белый «живот»;
• Фабрика Санты — самая большая новогодняя сборка каталога;
• Повозка Санты — ещё одна оленья упряжка, не путайте с Рудольфом;
• Новогодний паровоз — инструкция из любительских фотографий — оставьте его опытным сборщикам.

Что собрать к другим праздникам

В каталоге есть модели не только для декабря. К 23 февраля подойдут самолёт с турбинами и вертолёт с витым проводом — у обеих моделей есть страницы с разбором механики. К 8 марта и к весне — лифт с цветком и птица, которая машет крыльями. Под выпускной готовых моделей в каталоге пока нет. План занятия из этой статьи можно перенести на любую дату, поменяв тему.

С чего начать

Начните с летающего Санты. Весь его механизм — шестерня на валу мотора и рычаг, а эффект появляется уже после трёх блоков программы. Схемы всех новогодних моделей — в каталоге, комплектации набора и актуальные цены — в магазине. А если набор вы ещё только выбираете в подарок — загляните в отдельный разбор WeDo 2.0 в подарок: там разобраны возраст и выбор комплектации.
